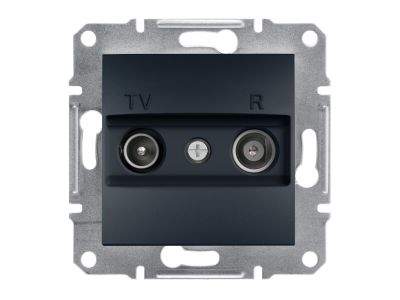

Gniazdo R-TV końcowe bez ramki, antracyt Asfora | EPH3300171 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo R-TV końcowe bez ramki serii Asfora marki Schneider Electric (symbol EPH3300171) zapewnia niezawodne połączenie antenowe w systemach telewizyjnych i satelitarnych. Dzięki tłumieniu na poziomie 1 dB straty sygnału są minimalne, co przekłada się na lepszą jakość odbioru. Mechanizm wyposażono w zaciski bezgwintowe, które przyspieszają i upraszczają podłączanie przewodów, a czytelne oznaczenie zacisków eliminuje ryzyko pomyłki. Solidna ramka montażowa z galwanizowanego metalu gwarantuje trwałość i stabilność w puszce. Gniazdo może być instalowane w ramkach wielokrotnych, co daje swobodę aranżacji.

• Tłumienie 1 dB: minimalne straty sygnału, co zapewnia wysoką jakość odbioru telewizji cyfrowej i radia.
• Zaciski bezgwintowe: szybkie i bezpieczne podłączenie przewodu koncentrycznego bez użycia narzędzi – oszczędność czasu montażu.
• Czytelne oznaczenie zacisków: intuicyjne rozpoznawanie przyłączy eliminuje błędy instalacyjne.
• Ramka montażowa z galwanizowanego metalu: wysoka wytrzymałość mechaniczna i odporność na korozję, co wydłuża żywotność produktu.
• Kompatybilność z ramkami wielokrotnymi serii Asfora: elastyczne projektowanie instalacji – możliwość łączenia z innymi gniazdami i łącznikami w jednej ramce.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardów DIN dla gniazd instalacyjnych RTV. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Gniazdo przeznaczone jest do montażu w instalacjach niskoprądowych zgodnie z przepisami krajowymi.

Zastosowanie

Gniazdo R-TV końcowe bez ramki Asfora dedykowane jest do punktów odbiorczych w systemach dystrybucji sygnału telewizyjnego, radiowego i satelitarnego. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych.

• Podłączenie telewizji naziemnej (DVB-T/DVB-T2) – sygnał z anteny pokojowej lub dachowej.
• Instalacje telewizji satelitarnej (DVB-S) – odbiór z konwertera LNB, pasmo IF.
• Sieci kablowe (TV kablowa, radio FM) – podłączenie do istniejącej infrastruktury.
• Wielostrefowe systemy RTV w domach jednorodzinnych, mieszkaniach i biurach – końcowy punkt odbioru w pomieszczeniu.

Wskazówki Montażowe

Montaż gniazda może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV) lub instalatora systemów antenowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym znajduje się puszka (jeśli w sąsiedztwie występują obwody 230 V). Gniazdo mocuje się do puszki za pomocą ramki montażowej (w zestawie) i standardowych wkrętów. Kabel koncentryczny powinien być odpowiednio przygotowany – zdjąć izolację, zachowując odpowiednią długość żyły środkowej. Zaciski bezgwintowe: wsunąć przewód, aż do oporu. Dokręcanie nie jest wymagane. Przed zamknięciem ramki sprawdzić poprawność połączeń oraz czy nie doszło do zwarć.

FAQ

• Jakie jest tłumienie gniazda? Producent deklaruje tłumienie na poziomie 1 dB – jest to wartość typowa dla gniazd końcowych, zapewniająca niskie straty sygnału.
• Czy gniazdo można montować w ramkach wielokrotnych innych serii? Gniazdo zaprojektowano pod ramki serii Asfora. W przypadku ramek innych serii należy sprawdzić kompatybilność mechaniczną – zalecamy stosowanie oryginalnych ramek Schneider Electric.
• Czy potrzebne są specjalne narzędzia do zaciskania przewodu? Nie – zastosowano zaciski bezgwintowe. Przewód wystarczy przygotować (zdjąć izolację) i włożyć w zacisk. Do zdjęcia izolacji zaleca się użycie ściągacza izolacji typowego dla kabli koncentrycznych.
