Opis i Kluczowe Cechy

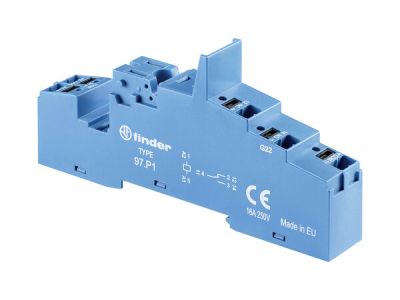

Gniazdo FINDER Typ 97.P1 SPA to zaawansowane rozwiązanie montażowe zaprojektowane z myślą o profesjonalnych systemach automatyki i sterowania. Wykorzystuje ono innowacyjną technologię zacisków typu Push-in, która pozwala na błyskawiczne i pewne połączenie przewodów bez konieczności użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Gniazdo jest dedykowane do współpracy z przekaźnikami przemysłowymi serii 46.61, zapewniając im stabilną podstawę i optymalne warunki pracy.

Produkt charakteryzuje się wysokimi parametrami elektrycznymi: prąd znamionowy wynosi 10 A przy napięciu 250 V AC (lub 8 A w zależności od konfiguracji), co pozwala na bezpieczną obsługę obciążeń przemysłowych. Kluczowym atutem jest wytrzymałość dielektryczna na poziomie 6 kV (impuls 1.2/50 μs) pomiędzy cewką a zestykami, co stanowi skuteczną barierę ochronną przed przepięciami. W zestawie znajduje się również plastikowa obejma wyrzutnikowa, która ułatwia szybką wymianę przekaźnika oraz zabezpiecza go przed przypadkowym wysunięciem w wyniku wibracji.

Zgodność z Normami

Gniazdo 97.P1 SPA zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami europejskimi. Jest w pełni przystosowane do montażu na standardową szynę DIN 35 mm, zgodnie z wytycznymi normy PN-EN 60715, co gwarantuje kompatybilność z większością systemów obudów i rozdzielnic dostępnych na rynku. Stopień ochrony IP 20 zapewnia bezpieczne użytkowanie wewnątrz szaf sterowniczych, chroniąc przed dostępem do części niebezpiecznych palcem. Produkt spełnia wymagania dotyczące izolacji i bezpieczeństwa elektrycznego w szerokim zakresie temperatur pracy.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej niezawodności, gniazdo znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Budowa układów sterowania maszyn i linii produkcyjnych.
• Prefabrykacja rozdzielnic: Optymalizacja czasu montażu dzięki zaciskom Push-in.
• Systemy HVAC: Sterowanie wentylacją, klimatyzacją i ogrzewaniem w budynkach komercyjnych.
• Utrzymanie ruchu: Łatwa wymiana komponentów dzięki zintegrowanej obejmie wyrzutnikowej.
• Energetyka: Wykorzystanie w układach sygnalizacji i zabezpieczeń.

Wskazówki Montażowe

Montaż gniazda 97.P1 SPA jest intuicyjny, jednak dla zapewnienia maksymalnej niezawodności należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaśnij gniazdo na szynie DIN 35 mm (PN-EN 60715). Możliwy jest również montaż bezpośredni na panelu.
• Podłączenie przewodów: W przypadku przewodów sztywnych lub elastycznych z tulejkami, wystarczy wsunąć je bezpośrednio w zacisk Push-in. W przypadku przewodów linkowych bez tulejek, należy zwolnić zacisk za pomocą śrubokręta.
• Warunki otoczenia: Urządzenie może pracować w ekstremalnych temperaturach od –40°C do +70°C, co pozwala na jego instalację w szafach zewnętrznych (przy zachowaniu odpowiedniej szczelności obudowy zewnętrznej).
• Organizacja okablowania: Dzięki kompaktowej budowie, gniazda można montować w gęstych rzędach, co pozwala na oszczędność miejsca na szynie montażowej.

FAQ

• Czy do zacisków Push-in potrzebuję specjalistycznych narzędzi? Nie, technologia Push-in umożliwia beznarzędziowe wpinanie przewodów sztywnych oraz elastycznych z zaprasowaną tulejką.
• Z jakimi przekaźnikami współpracuje to gniazdo? Model 97.P1 SPA jest dedykowany do przekaźników FINDER z serii 46.61.
• Jaka jest rola plastikowej obejmy? Obejma pełni funkcję wyrzutnika, ułatwiając demontaż przekaźnika, oraz funkcję blokady, zapobiegając jego wypadnięciu podczas transportu lub pracy w warunkach drgań.
• Czy gniazdo posiada ochronę przed dotykiem? Tak, stopień ochrony IP 20 oznacza, że gniazdo jest zabezpieczone przed dostępem palca do części pod napięciem.
