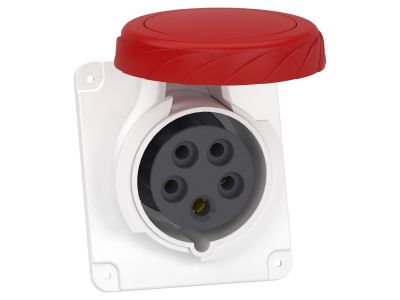

Gniazdo przemysłowe kątowe 16A 3P+N+E 380-415VAC IP67 Pratika | PKY16F735 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo przemysłowe kątowe z serii PratiKa od renomowanego producenta Schneider Electric to szczytowe osiągnięcie w dziedzinie osprzętu elektroinstalacyjnego dla wymagających środowisk. Urządzenie o prądzie znamionowym 16A zostało zaprojektowane do pracy w systemach pięcioprzewodowych (3P+N+E), co pozwala na pełną obsługę odbiorników trójfazowych z przewodem neutralnym i ochronnym. Napięcie znamionowe mieści się w przedziale od 380V do 415V prądu przemiennego (AC), co czyni je idealnym rozwiązaniem dla standardowych sieci przemysłowych o częstotliwości 50-60Hz.

• Stopień ochrony IP67: Zapewnia całkowitą pyłoszczelność oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie, co jest kluczowe w miejscach o wysokim zapyleniu lub wilgotności.
• Konstrukcja kątowa: Specjalnie wyprofilowana obudowa ułatwia podłączenie wtyczek w miejscach o ograniczonej przestrzeni oraz redukuje naprężenia mechaniczne działające na przewód zasilający.
• System PratiKa: Innowacyjne podejście do montażu, które skraca czas instalacji i gwarantuje trwałość połączeń elektrycznych.
• Wytrzymałość materiałowa: Wykonane z wysokiej jakości tworzyw sztucznych odpornych na uderzenia oraz czynniki chemiczne występujące w halach produkcyjnych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC 60309, która definiuje standardy dla wtyczek, gniazd i złączy do celów przemysłowych. Dzięki temu gniazdo PKY16F735 jest w pełni kompatybilne z osprzętem innych producentów zachowujących ten sam standard. Posiada również certyfikację CE, co potwierdza bezpieczeństwo użytkowania oraz zgodność z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia.

Zastosowanie

Gniazdo Schneider Electric PratiKa znajduje szerokie zastosowanie w sektorach, gdzie niezawodność zasilania jest priorytetem. Jest to idealny wybór dla:

• Przemysłu ciężkiego i wydobywczego: Gdzie panują trudne warunki środowiskowe i wymagana jest wysoka odporność mechaniczna.
• Placów budowy: Jako element rozdzielnic budowlanych narażonych na zmienne warunki atmosferyczne.
• Warsztatów i hal produkcyjnych: Do zasilania maszyn trójfazowych, obrabiarek oraz linii montażowych.
• Sektora rolniczego: W budynkach inwentarskich i magazynach, gdzie występuje ryzyko kontaktu z wodą i zanieczyszczeniami.

Wskazówki Montażowe

Podczas instalacji gniazda PKY16F735 należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Przekrój znamionowy przewodów powinien być dobrany zgodnie z obciążeniem 16A, zazwyczaj stosuje się przewody o przekroju od 1,5 mm² do 4 mm². Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Montaż kątowy wymaga stabilnego podłoża, a dławnica kablowa musi być odpowiednio uszczelniona, aby zachować deklarowany stopień ochrony IP67. Przed oddaniem instalacji do użytku zaleca się wykonanie pomiarów ciągłości przewodu ochronnego oraz rezystancji izolacji.

FAQ

• Czy gniazdo IP67 może być montowane na zewnątrz? Tak, stopień ochrony IP67 pozwala na bezpieczną pracę urządzenia na zewnątrz, nawet w miejscach narażonych na silne opady deszczu czy zalanie.
• Jaka jest różnica między gniazdem 3P+E a 3P+N+E? Gniazdo 3P+N+E (5-pinowe) posiada dodatkowy styk dla przewodu neutralnego, co jest niezbędne dla urządzeń wymagających napięcia 230V do sterowania lub zasilania podzespołów jednofazowych wewnątrz maszyny trójfazowej.
• Czy do tego gniazda pasują standardowe wtyczki przemysłowe 16A? Tak, gniazdo jest zgodne ze standardem IEC 60309, co oznacza, że współpracuje z każdą standardową wtyczką 16A 5P (czerwoną).
