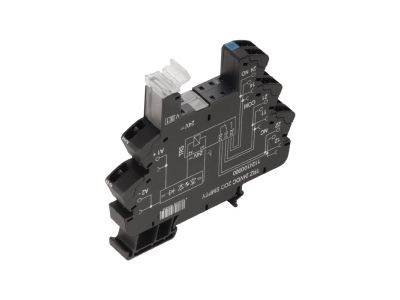

Gniazdo przekaźnikowe TRZ 60VUC 2CO EMPTY | 1124130000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe z serii TRZ (symbol 1124130000) w wersji EMPTY, przeznaczone do montażu przekaźników z cewką o napięciu uniwersalnym 60 V UC (AC/DC). Wyposażone w 2 styki przełączne (2CO), zapewnia elastyczność w konfiguracji obwodów sterowania. Wersja bez przekaźnika pozwala na indywidualny dobór elementu wykonawczego do konkretnej aplikacji. Standardowy montaż na szynie TH35 (DIN) umożliwia łatwą integrację z rozdzielnicami modułowymi.

• Napięcie cewki 60 V UC (uniwersalne AC/DC): Możliwość zasilania zarówno prądem przemiennym, jak i stałym – zwiększa uniwersalność zastosowań i upraszcza dobór źródła sterującego.
• 2 styki przełączne (2CO): Umożliwiają realizację dwóch niezależnych obwodów przełączających (NO+NC) – idealne do sygnalizacji, odciążania styków PLC lub przełączania sygnałów.
• Wersja EMPTY (bez przekaźnika): Pozwala na swobodny wybór odpowiedniego przekaźnika pod kątem prądu, napięcia i rodzaju styków – elastyczność w projektowaniu układu.
• Przystosowane do montażu na szynie TH35: Zgodne z powszechnym standardem montażowym aparatury modułowej, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Gniazdo spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo przekaźnikowe TRZ 2CO służy jako podstawa do montażu przekaźnika w systemach automatyki i sterowania. Umożliwia szybką wymianę elementu wykonawczego bez demontażu okablowania. Sprawdza się w następujących scenariuszach:

• Sterowanie sygnałami w przemysłowych układach sterowania (PLC, sterowniki swobodnie programowalne).
• Separacja galwaniczna obwodów sterujących od wykonawczych w instalacjach automatyki budynkowej.
• Odciążanie styków przekaźników/sterowników poprzez przejmowanie obciążeń o wyższym prądzie (przy dobraniu odpowiedniego przekaźnika).
• Realizacja funkcji opóźnień, przełączania trybów pracy lub sygnalizacji w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie gniazda może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (zgodnie z dokumentacją techniczną dobranego przekaźnika). Momenty dokręcania zacisków oraz instrukcję podłączenia znajdziesz w dokumentacji producenta dostarczonej z produktem.

FAQ

• Czy gniazdo jest kompletne z przekaźnikiem? Nie, jest to wersja EMPTY – puste gniazdo. Przekaźnik należy dobrać osobno (np. z cewką 60 V UC i odpowiednimi stykami).
• Jakie napięcie cewki obsługuje gniazdo? Przystosowane do przekaźników z cewką o napięciu 60 V UC oznacza, że może pracować zarówno przy zasilaniu prądem przemiennym (AC), jak i stałym (DC) w zakresie wartości nominalnej 60 V.
• Ile styków i jakiego rodzaju ma gniazdo? Gniazdo umożliwia podłączenie przekaźnika z dwoma stykami przełącznymi (2CO). Nie są to styki fabrycznie zamontowane – zależą od włożonego przekaźnika.
