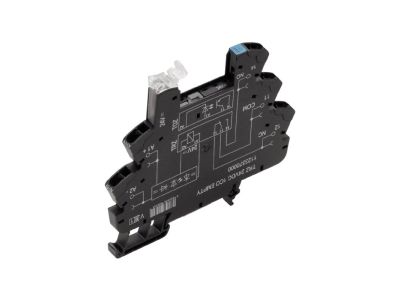

Gniazdo przekaźnikowe TRZ 5VDC 1CO EMPTY | 1123340000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe TRZ (symbol 1123340000) w wersji EMPTY (bez przekaźnika) przeznaczone jest do współpracy z przekaźnikami o napięciu cewki 5 VDC i jednym stykiem przełącznym (1 CO). Stanowi bazę montażową umożliwiającą szybkie i bezpieczne podłączenie oraz wymianę przekaźników w szafach sterowniczych i rozdzielnicach. Dzięki kompaktowej budowie oszczędza miejsce na szynie TH35.

• Napięcie cewki 5 VDC: dedykowane do układów sterowania niskonapięciowego, bezpieczne dla personelu i kompatybilne z wyjściami cyfrowymi PLC oraz sterowników.
• Układ styków 1 CO (jeden przełączny): uniwersalny styk umożliwiający zarówno załączanie, jak i przełączanie obwodów sygnałowych oraz odbiorników o małej mocy.
• Wersja EMPTY (bez przekaźnika): pozwala na indywidualny dobór przekaźnika o wymaganych parametrach prądowo-napięciowych, zwiększając elastyczność konfiguracji.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w rozdzielnicach i szafach sterowniczych, zgodny ze standardem instalacyjnym.
• Kompaktowa szerokość modułu: (jeśli znana – brak danych, pominięto) – zapewnia oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Gniazdo przekaźnikowe spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo TRZ 5VDC 1CO EMPTY jest przeznaczone do budowy modułowych układów sterowania w automatyce przemysłowej i budynkowej. Stosuje się je wszędzie tam, gdzie wymagana jest szybka wymiana przekaźników bez ingerencji w okablowanie.

• Sterowanie sygnałami niskonapięciowymi (5 VDC) w szafach PLC i sterowników.
• Separacja galwaniczna obwodów sterowniczych od wykonawczych.
• Przełączanie obwodów sygnalizacyjnych, czujników i siłowników w automatyce budynkowej.
• Tworzenie modułowych układów opóźnień czasowych, bramek logicznych i pamięciowych (z użyciem odpowiednich przekaźników).

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (zgodnie z dokumentacją zastosowanego przekaźnika oraz normami PN-IEC). Momenty dokręcania śrub zacisków należy stosować zgodnie z danymi producenta gniazda (brak danych w źródle – zaleca się sprawdzenie karty katalogowej).

FAQ

• Czy gniazdo posiada wbudowane podświetlenie LED? Nie, wersja EMPTY nie zawiera żadnych elementów aktywnych ani optycznych. Podświetlenie można zrealizować przez dobór przekaźnika z diodą lub zewnętrznym modulem.
• Jaki stopień ochrony IP ma to gniazdo? W danych producenta nie podano stopnia ochrony. Standardowo gniazda tego typu montowane wewnątrz rozdzielnic osiągają ochronę IP20. Zalecamy montaż w suchych pomieszczeniach lub obudowie o odpowiedniej klasie.
• Czy styk 1 CO działa w trybie NO i NC? Tak, styk przełączny (CO – changeover) umożliwia pracę zarówno jako zwierny (NO), jak i rozwierny (NC) w zależności od podłączenia. Szczegółowe oznaczenia styków znajdują się na obudowie gniazda.
