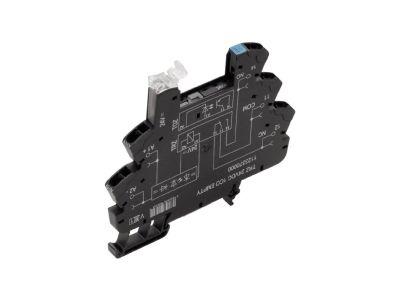

Gniazdo przekaźnikowe TRZ 24VUC 1CO EMPTY | 1123380000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe z serii TRZ (symbol 1123380000) przeznaczone do montażu przekaźników w standardzie przemysłowym. Produkt w wersji puste (bez przekaźnika) – umożliwia samodzielny wybór i wymianę elementu wykonawczego. Gniazdo zasilane jest napięciem uniwersalnym 24V UC (AC/DC), co zapewnia kompatybilność z różnymi układami sterowania. Konfiguracja styków 1CO (jeden przełączny) pozwala na realizację podstawowych funkcji przełączających.

• Napięcie cewki 24V UC: uniwersalne zasilanie prądem stałym i zmiennym – uproszczenie instalacji i zmniejszenie liczby wymaganych komponentów.
• Styk 1CO (przełączny): możliwość przełączania obwodu w dwóch stanach (NO/NC) – elastyczność w sterowaniu odbiornikami.
• Wersja pusta (bez przekaźnika): swoboda doboru przekaźnika o odpowiednich parametrach prądowych i napięciowych do konkretnego zastosowania.
• Kompaktowa konstrukcja: oszczędność miejsca w szafie sterowniczej – łatwy montaż na szynie DIN TH35.
• Certyfikacja CE: produkt spełnia wymogi bezpieczeństwa obowiązujące na rynku europejskim.

Zgodność z Normami

Gniazdo przekaźnikowe TRZ zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. W przypadku braku szczegółowych numerów norm w dokumentacji produktu, zaleca się stosowanie ogólnych wytycznych dla aparatury modułowej (np. DIN EN 60947-5-1 dla łączników).

Zastosowanie

Gniazdo przekaźnikowe TRZ 24VUC 1CO znajduje zastosowanie w przemysłowych i budynkowych systemach sterowania, gdzie wymagana jest niezawodna separacja galwaniczna oraz możliwość wymiany przekaźnika bez konieczności demontażu okablowania.

• Sterowanie silnikami, zaworami, oświetleniem – jako interfejs pomiędzy sterownikiem PLC a odbiornikiem.
• Układy sygnalizacji i alarmowe – przełączanie obwodów sygnałowych.
• Automatyka budynkowa – włączanie/wyłączanie obwodów oświetlenia, rolet, klimatyzacji.
• Zastosowania w szafach rozdzielczych i sterowniczych jako uniwersalne gniazdo wymienne dla różnych typów przekaźników.

Wskazówki Montażowe

Montaż gniazda przekaźnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Zaleca się stosowanie końcówek kablowych zapewniających pewne połączenie.

FAQ

• Czy gniazdo zawiera przekaźnik? Nie, produkt sprzedawany jest w wersji puste (EMPTY) – bez przekaźnika. Przekaźnik należy dobrać oddzielnie, zgodnie z wymaganiami aplikacji.
• Jakie napięcie cewki jest obsługiwane? Gniazdo jest przystosowane do napięcia uniwersalnego 24V UC, czyli zarówno prądu stałego (DC), jak i zmiennego (AC).
• Jaki typ styku oferuje gniazdo? Gniazdo posiada jeden styk przełączny 1CO (changeover), który umożliwia realizację zarówno obwodu zwiernego (NO), jak i rozwiernego (NC).
