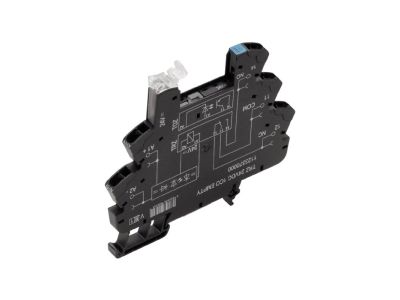

Gniazdo przekaźnikowe TRZ 24VDC 1CO EMPTY | 1123370000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe TRZ 24VDC 1CO EMPTY (symbol 1123370000) to puste gniazdo dedykowane do współpracy z przekaźnikami wyposażonymi w cewkę 24 V DC. Wyposażone w jeden zestyk przełączny (1CO), umożliwia realizację podstawowych funkcji sterowania w instalacjach automatyki i elektrotechniki. Brak wkładki przekaźnikowej (EMPTY) pozwala na samodzielny dobór odpowiedniego przekaźnika do konkretnego zastosowania.

• Napięcie cewki 24 V DC: gniazdo zaprojektowane do współpracy z przekaźnikami o cewce 24 V DC – kompatybilność z popularnym napięciem sterowania w systemach automatyki.
• Zestyk 1 CO (przełączny): jeden styk normalnie rozwarty i normalnie zwarty – uniwersalność w sterowaniu odbiornikami jedno- i dwustanowymi.
• Wykonanie EMPTY (puste): brak fabrycznie zamontowanego przekaźnika – elastyczność doboru konkretnego modelu w zależności od wymagań obciążenia i trybu pracy.
• Kompaktowa obudowa: łatwy montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy.
• Oznaczenie TRZ: seria sprawdzonych gniazd przekaźnikowych – niezawodność i powtarzalność parametrów.

Zgodność z Normami

Gniazdo przekaźnikowe TRZ 24VDC 1CO EMPTY spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczone do montażu w suchych pomieszczeniach w obrębie rozdzielnic elektrycznych.

Zastosowanie

Gniazdo służy jako podstawa do budowy układów sterowania w automatyce przemysłowej i budynkowej. Po włożeniu odpowiedniego przekaźnika może być wykorzystywane w następujących scenariuszach:

• Sterowanie oświetleniem i odbiornikami jednofazowymi za pomocą sygnałów niskonapięciowych (24 V DC).
• Galwaniczne oddzielenie obwodów sterowania (cewka) od obwodów wykonawczych (styki).
• Przekazywanie sygnałów sterujących do styczników, przekaźników mocy lub wejść PLC.
• Realizacja prostych układów logicznych typu załącz/wyłącz lub przełączanie obwodów sygnalizacyjnych.

Wskazówki Montażowe

Montaż i podłączenie gniazda przekaźnikowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Gniazdo montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do przewidywanego obciążenia styków. Momenty dokręcania zacisków stosuj zgodnie z danymi producenta (zalecany klucz dynamometryczny). Nie przekraczaj dopuszczalnych parametrów styków – parametry te określa specyfikacja włożonego przekaźnika.

FAQ

• Czy gniazdo zawiera przekaźnik? Nie, gniazdo ma oznaczenie EMPTY (puste). Przekaźnik należy dokupić osobno – gniazdo jest gotowe do montażu wybranego modelu z cewką 24 V DC i obudową zgodną z serią TRZ.
• Jaki jest stopień ochrony (IP) gniazda? Producent nie podaje konkretnego stopnia IP dla samego gniazda. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Po włożeniu przekaźnika szczelność może się zmienić – należy zapoznać się z danymi obudowy.
• Jaki jest tryb pracy styku 1CO? Styk przełączny (Change-Over) w stanie spoczynku (bez napięcia na cewce) jest rozwarty między zaciskami wspólnym a NO (normalnie otwarty) i zwarty między wspólnym a NC (normalnie zamknięty). Po podaniu napięcia na cewkę stan ten się odwraca.
