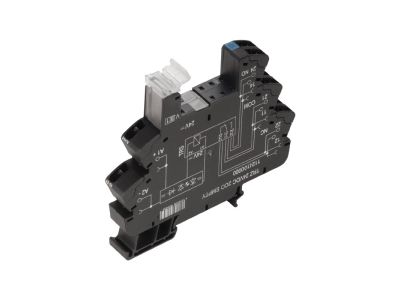

Gniazdo przekaźnikowe TRZ 120VUC 2CO EMPTY | 1124140000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe TRZ 1124140000 (wykonanie EMPTY – bez przekaźnika) zapewnia elastyczne podłączenie do aplikacji sterowania. Dedykowane napięcie cewki 120V UC (universal current) umożliwia pracę zarówno z napięciem stałym, jak i zmiennym, co upraszcza dobór źródła sterowania. Układ styków 2CO (dwa zestawy przełączne) daje możliwość budowy złożonych układów sygnalizacyjnych i sterowniczych.

• Napięcie cewki 120V UC: uniwersalne napięcie sterowania – sprawdza się zarówno w obwodach prądu stałego, jak i zmiennego, co zwiększa kompatybilność z różnymi systemami automatyki.
• Układ styków 2CO: dwa niezależne styki przełączne – umożliwiają równoczesne przełączanie dwóch obwodów lub realizację funkcji przełącznej w jednym obwodzie, co daje swobodę w projektowaniu.
• Wersja EMPTY: gniazdo bez fabrycznie zamontowanego przekaźnika – pozwala samodzielnie dobrać przekaźnik do konkretnego zastosowania (np. o odpowiednim napięciu cewki i obciążalności styków).
• Kompaktowa konstrukcja TRZ: gniazdo przystosowane do montażu w systemach szaf sterowniczych i rozdzielnicach – oszczędność miejsca przy wielu obwodach.

Zgodność z Normami

Gniazdo przekaźnikowe TRZ spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Dzięki zastosowaniu w rozdzielnicach zgodnych z normą DIN, produkt może być bezpiecznie użytkowany w instalacjach elektrycznych niskiego napięcia. (Szczegółowe numery norm nie zostały podane przez producenta w danych wejściowych.)

Zastosowanie

Gniazdo serii TRZ z napięciem cewki 120V UC i wyprowadzeniem styków 2CO znajduje zastosowanie w układach sterowania i sygnalizacji w automatyce budynkowej i przemysłowej.

• Sterowanie odbiornikami (np. oświetleniem, wentylacją) poprzez dopasowany przekaźnik.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w panelach operatorskich i szafach sterowniczych.
• W systemach automatyki budynkowej (BMS) do separacji galwanicznej obwodów sterujących i wykonawczych.

Wskazówki Montażowe

Montaż gniazda przekaźnikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (zgodnie z PN-HD 60364). Nie podano zalecanego momentu dokręcania zacisków – należy postępować według dokumentacji producenta konkretnego przekaźnika.

FAQ

• Czy gniazdo TRZ 120VUC 2CO EMPTY ma podświetlenie? Nie. Model EMPTY to gniazdo bez przekaźnika i bez elementów optycznych. Ewentualne podświetlenie może być zrealizowane za pomocą odpowiedniego przekaźnika z diodą LED lub osobnego modułu sygnalizacyjnego.
• Jaki jest stopień ochrony tego gniazda? Producent nie podał konkretnego stopnia IP. Gniazdo przekaźnikowe przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony wynosi IP20 (brak ochrony przed wilgocią i pyłem). Nie należy stosować go w strefach mokrych lub zapylonych bez dodatkowej obudowy.
• Czy styki w gnieździe TRZ 2CO działają jako zwierne, rozwierne czy przełączne? Układ 2CO oznacza dwa niezależne styki przełączne (change-over). Każdy zestaw posiada jeden wspólny (COM), jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co pozwala na realizację obu funkcji w zależności od podłączenia.
