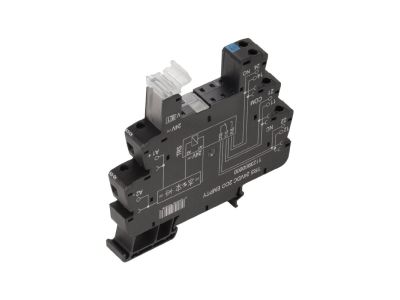

Gniazdo przekaźnikowe TRS 5VDC 2CO EMPTY | 1123950000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe TRS 5VDC 2CO EMPTY (symbol 1123950000) to uniwersalna podstawa do montażu przekaźników modułowych. Zaprojektowane z myślą o aplikacjach niskonapięciowych – napięcie cewki 5 V DC umożliwia bezpośrednie sterowanie z układów cyfrowych i PLC. Dwa zestawy styków przełącznych (2CO) dają swobodę przełączania dwóch niezależnych obwodów. Wersja EMPTY (bez przekaźnika) pozwala dobrać przekaźnik o konkretnych parametrach do indywidualnych wymagań instalacji.

• Napięcie cewki 5 V DC: przeznaczone do bezpośredniej współpracy z układami niskonapięciowymi, sterownikami PLC i modułami logicznymi – eliminuje potrzebę stosowania dodatkowych przetwornic.
• Konfiguracja styków 2CO (dwa zestawy przełączne): umożliwia niezależne przełączanie dwóch obwodów, zwiększając elastyczność sterowania i sygnalizacji.
• Wersja EMPTY (bez przekaźnika): daje możliwość wyboru przekaźnika o odpowiednim prądzie i napięciu styków, dopasowanego do konkretnego obciążenia.
• Kompaktowa konstrukcja do montażu na szynie DIN: pozwala na oszczędność miejsca w rozdzielnicy (zgodnie z ogólną praktyką dla aparatury modułowej).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodny z ogólnymi normami dotyczącymi gniazd przekaźnikowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo TRS 5VDC 2CO EMPTY znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element pośredniczący między układem sterowania a odbiornikami.

• Sterowanie cewkami styczników i przekaźników wykonawczych w systemach automatyki
• Sygnalizacja stanów pracy maszyn i urządzeń (np. lampki kontrolne)
• Interfejs pomiędzy sterownikami PLC/PLC a obwodami mocy
• Automatyka budynkowa – sterowanie oświetleniem, roletami, ogrzewaniem

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo przystosowane jest do montażu na szynie DIN TH35 (zgodnie z ogólną praktyką dla aparatury modułowej). Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia wybranego przekaźnika.

FAQ

• Czy gniazdo jest przystosowane do montażu przekaźnika z podświetleniem LED? Gniazdo nie zawiera przekaźnika, więc w zależności od wybranego modelu przekaźnika, podświetlenie może być obsługiwane, jeśli przekaźnik je posiada. Należy sprawdzić specyfikację konkretnego przekaźnika.
• Jaki jest stopień ochrony gniazda? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowy stopień ochrony dla aparatury modułowej to IP20. Szczegółowe dane należy odczytać z dokumentacji dołączonej do gniazda.
• Czy styki gniazda pracują w trybie NO czy NC? Gniazdo posiada styki przełączne (2CO), które umożliwiają zarówno pracę normalnie otwartą (NO), jak i normalnie zamkniętą (NC) w zależności od konfiguracji okablowania.
