Gniazdo przekaźnikowe TRS 24VUC 1CO EMPTY | 1123250000 Weidmuller

Opis i Kluczowe Cechy

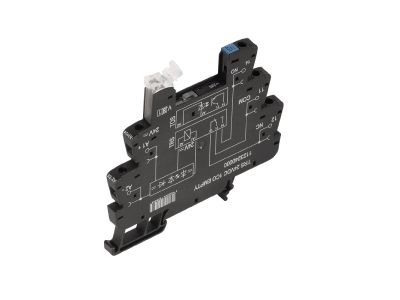

Gniazdo przekaźnikowe serii TRS, oznaczone symbolem 1123250000, przeznaczone jest do montażu przekaźnika z cewką 24 V UC (AC/DC) i stykiem przełącznym 1CO. Wersja EMPTY – bez elementu wykonawczego – daje możliwość dowolnego doboru przekaźnika adekwatnie do wymagań obciążenia i funkcji sterowania.

• Napięcie cewki 24 V UC: uniwersalne zasilanie prądem zmiennym i stałym – upraszcza projektowanie układów i redukuje liczbę wariantów magazynowych.
• Styk 1CO (przełączny): umożliwia przełączanie jednego obwodu między dwoma torami, co pozwala realizować zarówno załączanie, jak i rozłączanie odbiorników z jednego sygnału sterującego.
• Wykonanie EMPTY: brak fabrycznie wbudowanego przekaźnika oznacza elastyczność w doborze elementu o wymaganej obciążalności styków, czasie reakcji lub rodzaju cewki.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach i szafach sterowniczych, zgodny z powszechnym standardem DIN.
• Kompaktowa konstrukcja TRS: oszczędność miejsca w szafie przy zachowaniu przejrzystości okablowania.

Zgodność z Normami

Gniazdo przekaźnikowe TRS zostało zaprojektowane zgodnie z wymaganiami dyrektyw niskonapięciowych oraz posiada oznakowanie CE. Produkt spełnia europejskie standardy bezpieczeństwa dotyczące aparatury łączeniowej i sterowniczej stosowanej w instalacjach budynkowych i przemysłowych.

Zastosowanie

Gniazdo przekaźnikowe TRS EMPTY znajduje zastosowanie w układach automatyki, gdzie wymagana jest separacja galwaniczna, dopasowanie poziomów napięć sygnałów sterujących oraz zwiększenie obciążalności styków sterownika.

• Sterowanie odbiornikami (silniki, zawory, oświetlenie) za pomocą sygnałów z PLC lub sterowników programowalnych.
• Separacja galwaniczna między obwodem sterującym a obwodem wykonawczym, chroniąca układy niskonapięciowe przed przepięciami.
• Tworzenie interfejsów między systemami o różnych napięciach zasilania (np. 24 V DC a 230 V AC).
• W systemach automatyki budynkowej do sterowania siłownikami kurtyn, bram, rolet oraz sygnalizacją świetlną.

Wskazówki Montażowe

Montaż gniazda przekaźnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój podłączanych przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu przekaźnika sprawdź poprawność osadzenia styków i brak luzów.

FAQ

• Czy gniazdo ma wbudowane podświetlenie? Nie, wersja EMPTY nie zawiera podświetlenia. W przypadku potrzeby sygnalizacji stanu należy zastosować przekaźnik z diodą LED w cewce lub użyć zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony gniazda? Gniazdo przeznaczone jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie standardowo obowiązuje stopień ochrony IP20 zapewniany przez obudowę nadrzędną. Dokładne parametry środowiskowe należy sprawdzić w dokumentacji konkretnej rozdzielnicy.
• Jaki tryb pracy ma styk 1CO? Styk 1CO (Single Pole Double Throw) to zestyk przełączny: w stanie spoczynku zacisk wspólny połączony jest z normalnie zamkniętym (NC), po załączeniu cewki przełącza się na normalnie otwarty (NO). Umożliwia to sterowanie dwoma niezależnymi obwodami – jednym wyłączanym, drugim załączanym.
