Gniazdo przekaźnikowe TRS 24VDC 2CO EMPTY | 1123980000 Weidmuller

Opis i Kluczowe Cechy

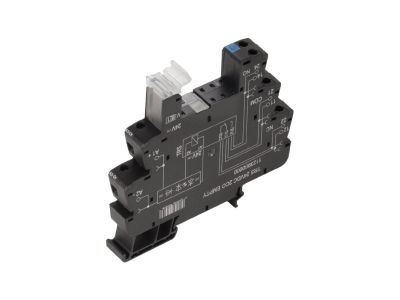

Gniazdo przekaźnikowe TRS 24VDC 2CO EMPTY (symbol 1123980000) to pusta podstawka przeznaczona do montażu przekaźnika elektromagnetycznego o napięciu cewki 24 V DC. Wyposażone w dwa zestawy styków przełącznych (2CO) umożliwia realizację dwóch niezależnych obwodów sterowania, co zwiększa elastyczność projektowania instalacji. Kompaktowa obudowa przystosowana jest do montażu na szynie DIN TH35.

• Napięcie cewki 24 V DC: gwarantuje kompatybilność z niskonapięciowymi systemami sterowania i automatyki, zapewniając bezpieczną pracę w obwodach SELV.
• Konfiguracja styków 2CO (dwa przełączne): umożliwia jednoczesne przełączanie dwóch niezależnych sygnałów lub obwodów, co upraszcza okablowanie i redukuje liczbę potrzebnych elementów.
• Oznaczenie EMPTY (bez przekaźnika): pozwala na samodzielny dobór przekaźnika o odpowiednich parametrach prądowo-napięciowych do konkretnego zastosowania – elastyczność i optymalizacja kosztów.
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicy lub szafie sterowniczej, zgodny z popularnym standardem.
• Styki wykonane z materiałów o wysokiej przewodności: zapewniają niską rezystancję przejścia i długą żywotność mechaniczną (parametr na podstawie ogólnych cech konstrukcyjnych gniazd przekaźnikowych).

Zgodność z Normami

Gniazdo przekaźnikowe spełnia wymagania ogólnych norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) obowiązujących w Unii Europejskiej. Posiada deklarację zgodności CE. Przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z przepisami międzynarodowymi i krajowymi. Szczegółowe normy określone są w karcie katalogowej producenta.

Zastosowanie

Gniazdo TRS 24VDC 2CO EMPTY znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących przy niskim napięciu stałym. Idealnie sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami poprzez styczniki i przekaźniki pomocnicze w szafach sterowniczych.
• Interfejs pomiędzy sterownikami PLC a elementami wykonawczymi (np. zawory, siłowniki).
• Realizacja obwodów sygnalizacji i blokad w maszynach i urządzeniach technologicznych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami, wentylacją.

Wskazówki Montażowe

Montaż gniazda przekaźnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Gniazdo mocuje się na szynie DIN TH35. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia styków przekaźnika zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – typowo 0,5–0,6 Nm. Nie przekraczać maksymalnego przekroju przewodu podanego na obudowie.

FAQ

• Czy w zestawie znajduje się przekaźnik? Nie, gniazdo oznaczone EMPTY (symbol 1123980000) jest puste – stanowi jedynie podstawkę montażową. Przekaźnik z cewką 24 V DC oraz odpowiednimi stykami należy dokupić osobno.
• Jakie przekaźniki pasują do tego gniazda? Gniazdo przeznaczone jest dla przekaźników elektromagnetycznych o standardowym rozstawie nóżek 5 mm i wymiarach zgodnych z serią TRS. Zalecamy stosowanie przekaźników tego samego producenta lub kompatybilnych – parametry należy zweryfikować z dokumentacją techniczną gniazda i wybranego przekaźnika.
• Jaki stopień ochrony ma to gniazdo? Dla gniazd przekaźnikowych montowanych w rozdzielnicach typowym stopniem ochrony jest IP20 (ochrona przed dotykiem palcem). Dokładną wartość należy sprawdzić w etykiecie produktu lub karcie katalogowej producenta. Nie jest ono przystosowane do pracy w warunkach wilgotnych i zapylonych.
