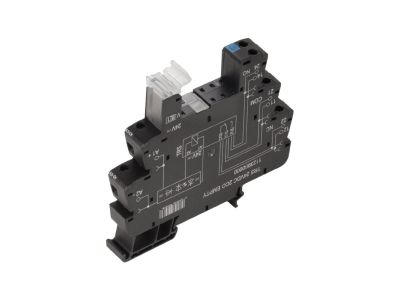

Gniazdo przekaźnikowe TRS 120VAC RC 2CO EMPTY | 1124040000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe TRS 120VAC RC 2CO EMPTY (symbol 1124040000) to puste gniazdo do montażu przekaźników z cewką 120 V AC i dwoma zestawami styków przełącznych (2CO). Przeznaczone do instalacji na szynie DIN w rozdzielnicach modułowych. Wbudowany obwód RC tłumi przepięcia powstające przy wyłączaniu cewki, co zwiększa trwałość łączonych styków. Gniazdo dostarczane jest bez przekaźnika (EMPTY), co pozwala dopasować element wykonawczy do konkretnych wymagań obwodu.

• Napięcie cewki 120 V AC: Kompatybilność z powszechnie stosowanymi przekaźnikami zasilanymi napięciem przemiennym – łatwa integracja z instalacjami 230 V AC oraz układami sterowania.
• Styki 2CO (dwa przełączniki): Dwa niezależne zestawy styków przełącznych umożliwiają przełączanie dwóch obwodów lub realizację funkcji przełącznika, rozdzielacza czy sygnalizacji.
• Wbudowany obwód RC: Tłumi przepięcia indukowane przez cewkę przekaźnika podczas wyłączania – chroni styki i styki sąsiednich urządzeń, wydłuża żywotność w aplikacjach o częstym przełączaniu.
• Konstrukcja EMPTY (bez przekaźnika): Elastyczny wybór przekaźnika – można dobrać model o odpowiednim prądzie, czasie zadziałania lub dodatkowych cechach (np. zbiorcza sygnalizacja, separacja galwaniczna).
• Montaż na szynie DIN TH35: Szybka i stabilna instalacja w rozdzielnicach modułowych bez narzędzi – typowe dla aparatury modułowej w automatyce budynkowej i przemysłowej.

Zgodność z Normami

Gniazdo zostało zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Brak w źródle konkretnych numerów norm – produkt spełnia ogólne wymagania dla aparatury modułowej przeznaczonej do instalacji w rozdzielnicach.

Zastosowanie

Gniazdo TRS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów za pośrednictwem przekaźnika zasilanego napięciem 120 V AC – od sterowania oświetleniem po przemysłowe układy automatyki.

• Sterowanie oświetleniem i napędami (rolety, bramy, siłowniki) – przekaźnik 2CO umożliwia załączanie dwóch niezależnych obwodów.
• Realizacja impulsów sterujących dla styczników, przekaźników nadrzędnych lub wejść sterowników PLC – obwód RC minimalizuje zakłócenia przy wyłączaniu cewki.
• Sygnalizacja i alarmy – zastosowanie w układach sygnalizacji wizualnej/dźwiękowej, gdzie jeden zestaw styków sygnalizuje załączenie, drugi steruje dodatkową funkcją.
• Automatyka budynkowa i rozdzielnice pomocnicze – gniazdo EMPTY pozwala na montaż przekaźnika dobranego konkretnie do potrzeb danej instalacji (np. z separacją 4 kV dla zasilaczy awaryjnych).

Wskazówki Montażowe

Montaż i podłączenie gniazda przekaźnikowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Gniazdo przeznaczone jest do mocowania na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy podłączać z zachowaniem odpowiedniego momentu dokręcania zgodnie z dokumentacją producenta dołączoną do przekaźnika. Przekrój przewodów powinien być dobrany do maksymalnego prądu pobieranego przez cewkę przekaźnika oraz do prądu przenoszonego przez styki – zwykle dla sygnałów sterowniczych wystarczy 0.5–1.5 mm². Przed włożeniem przekaźnika sprawdź orientację (kierunek wtyku) oraz upewnij się, że napięcie cewki przekaźnika jest zgodne z oznaczeniem na gnieździe (120 V AC).

FAQ

• Czy gniazdo TRS zawiera w zestawie przekaźnik? Nie, jest to wersja EMPTY – gniazdo jest dostarczane puste, co pozwala na samodzielny dobór przekaźnika o cewce 120 V AC i stykach 2CO. Należy dokupić pasujący przekaźnik (np. z serii TRS).
• Co oznacza oznaczenie RC na gnieździe? RC (Resistor-Capacitor) oznacza wbudowany obwód gaszenia przepięć (tłumik RC). Jest on podłączony równolegle do cewki przekaźnika po umieszczeniu przekaźnika w gnieździe, co redukuje przepięcia przy wyłączaniu i chroni styki oraz układy sterujące.
• Jaki stopień ochrony ma gniazdo przekaźnikowe? Aparatura modułowa przeznaczona do montażu w rozdzielnicach zamkniętych typowo jest sklasyfikowana w stopniu ochrony IP20 (ochrona przed dostępem palcem i ciałami stałymi ≥12,5 mm). Producent nie podał konkretnej wartości w źródle – dla instalacji w czystym środowisku rozdzielnicy jest to wystarczające.
