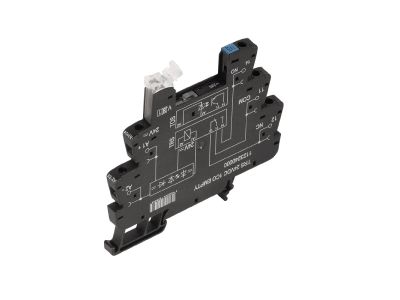

Gniazdo przekaźnikowe TRS 120VAC RC 1CO EMPTY | 1123310000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe TRS (symbol 1123310000) to puste gniazdo przeznaczone do montażu przekaźników elektromagnetycznych z cewką 120 V AC i jednym zestykem przełącznym (1CO). Wbudowany obwód RC tłumi przepięcia, a wersja EMPTY pozwala na dobranie przekaźnika do konkretnych potrzeb. Gniazdo montowane na szynie DIN, kompaktowe.

• Napięcie cewki 120 V AC: Gniazdo zaprojektowane dla przekaźników z cewką 120 V prądu przemiennego – gwarantuje kompatybilność w typowych obwodach sterowania.
• Wbudowany obwód RC (tłumik): Redukuje przepięcia i gasi iskry na stykach, wydłużając żywotność przekaźnika oraz ograniczając zakłócenia elektromagnetyczne.
• Konfiguracja styków 1CO (jeden zestyk przełączny): Umożliwia przełączanie jednego obwodu między stykami normalnie otwartymi i normalnie zamkniętymi.
• Wersja EMPTY (pusta): Gniazdo dostarczane bez przekaźnika – można dobrać odpowiedni model według wymaganych parametrów prądowych i napięciowych styków.
• Montaż na szynie DIN (TH35): Szybki montaż w rozdzielnicach i szafach sterowniczych, oszczędność miejsca dzięki modułowej konstrukcji.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami dla aparatury modułowej.

Zastosowanie

Gniazdo przekaźnikowe przeznaczone jest do montażu przekaźników elektromagnetycznych w układach sterowania i automatyki. Umożliwia szybki montaż i wymianę przekaźnika bez ingerencji w okablowanie.

• Sterowanie odbiornikami w szafach sterowniczych, np. silnikami, oświetleniem.
• Separacja galwaniczna obwodów sterujących od wykonawczych.
• Realizacja impulsów sterujących dla styczników, przekaźników pomocniczych lub PLC.
• Automatyka budynkowa – sterowanie ogrzewaniem, wentylacją, oświetleniem.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Gniazdo montuje się na szynie TH35 (DIN). Momenty dokręcania śrub zaciskowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy gniazdo jest dostarczane wraz z przekaźnikiem? Nie, wersja EMPTY oznacza, że gniazdo jest puste – przekaźnik należy dokupić oddzielnie. Pozwala to na dobór przekaźnika o odpowiednich parametrach stykowych do konkretnej aplikacji.
• Jaką funkcję pełni obwód RC w gnieździe? Wbudowany obwód RC (tłumik) gasi iskry i tłumi przepięcia powstające podczas przełączania styków przekaźnika, co chroni styki przed przedwczesnym zużyciem i redukuje zakłócenia EMI.
• Jakie napięcie cewki przekaźnika jest obsługiwane przez to gniazdo? Gniazdo jest dedykowane do przekaźników z cewką 120 V AC. Należy stosować wyłącznie przekaźniki o takim samym napięciu cewki, aby uniknąć uszkodzenia.
