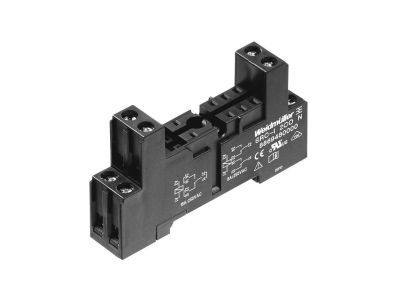

Gniazdo przekaźnikowe SRC-I 2CO N | 8869480000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe SRC-I 2CO N (symbol 8869480000) to podstawowy element do montażu przekaźników modułowych w szafach sterowniczych i rozdzielnicach. Wyposażone w dwa niezależne styki przełączne (2CO, SPDT) umożliwia elastyczne realizowanie układów sterowania – każdy styk może pracować jako NO i NC. Przeznaczone do szybkiego montażu na szynie DIN 35 mm (TH35), co przyspiesza instalację w systemach automatyki. Kompaktowa konstrukcja oszczędza miejsce w szafie.

• Styki 2CO (dwa przełączne): ułatwiają okablowanie – jeden styk obsługuje obwód NO i NC, redukując liczbę potrzebnych przekaźników i oszczędzając miejsce.
• Montaż na szynie DIN TH35: szybkie i pewne mocowanie bez użycia narzędzi, zgodne z praktyką instalacyjną aparatury modułowej.
• Uniwersalna kompatybilność: przystosowane do współpracy z przekaźnikami serii SRC oraz innymi standardowymi przekaźnikami o obudowie 28 mm (zgodnie z danymi producenta).
• Wyraźne oznaczenia zacisków: ułatwiają identyfikację biegunów i przyspieszają prace okablowania.
• Solidna obudowa z tworzywa termoutwardzalnego: odporna na temperatury pracy i drgania, zapewniająca wieloletnią niezawodność.

Zgodność z Normami

Gniazdo przekaźnikowe SRC-I 2CO N spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnymi normami dla aparatury modułowej montowanej na szynie DIN, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia. Konkretne numery norm nie zostały podane w dokumentacji technicznej – zaleca się zapoznanie z kartą katalogową producenta.

Zastosowanie

Gniazdo przekaźnikowe SRC-I 2CO N znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów sterowniczych i sygnalizacyjnych w automatyce budynkowej i przemysłowej.

• Sterowanie oświetleniem, roletami, bramami i innymi odbiornikami w systemach inteligentnego budynku
• Generowanie impulsów sterujących dla styczników, przekaźników mocy lub wejść PLC
• Sygnalizacja stanu pracy urządzeń (np. zaświecenie diody po załączeniu przekaźnika)
• Budowa układów interfejsowych między różnymi napięciami sterowania (separacja galwaniczna przy użyciu przekaźnika)

Wskazówki Montażowe

Montaż gniazda oraz wszelkie prace w szafie sterowniczej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Gniazdo mocuje się na szynie TH35 (DIN 35 mm) – wskakuje na nią z charakterystycznym kliknięciem. Przewody należy podłączać zgodnie z oznaczeniami na obudowie, używając właściwych końcówek (tulejki) i dokręcając śruby momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu obciążenia styków przekaźnika – nieprzekroczenie wartości znamionowych jest kluczowe dla bezpieczeństwa.

FAQ

• Czy gniazdo ma podświetlenie (LED)? Nie, gniazdo SRC-I 2CO N nie posiada wbudowanego podświetlenia – jest to element pasywny służący do podłączenia przekaźnika. Ewentualna sygnalizacja stanu może być realizowana przez diodę LED zamontowaną w przekaźniku lub na listwie.
• Jaki jest stopień ochrony (IP)? Producent nie podał konkretnego stopnia IP w dostarczonych danych. W typowych warunkach pracy wewnątrz rozdzielnicy gniazdo osiąga ochronę IP20 (brak ochrony przed wilgocią). Do stosowania w środowiskach zapylonych lub wilgotnych należy zastosować obudowę o wyższym IP.
• Jak działają styki 2CO? Każdy styk 2CO (dwubiegunowy przełączny) posiada trzy zaciski: wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). Bez napięcia na cewce przekaźnika zacisk COM jest połączony z NC, po podaniu napięcia przełącza się na NO. Dwa niezależne styki pozwalają na sterowanie dwoma oddzielnymi obwodami.
