Gniazdo przekaźnikowe SRC 2CO PCB | 8690850000 Weidmuller

Opis i Kluczowe Cechy

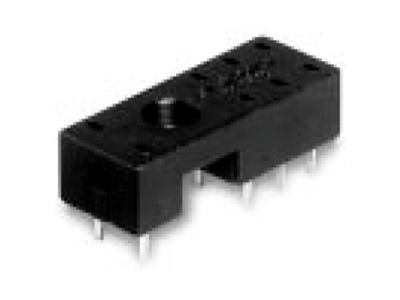

Gniazdo przekaźnikowe SRC 2CO PCB (symbol 8690850000) to podstawka przeznaczona do montażu przekaźników elektromagnetycznych na płytce drukowanej. Wyposażone w dwa styki przełączne (2CO), umożliwia realizację dwóch niezależnych ścieżek sygnałowych w jednym urządzeniu. Konstrukcja dedykowana do lutowania zapewnia trwałe i stabilne połączenie mechaniczne oraz elektryczne.

• Dwa styki przełączne (2CO): Pozwalają na przełączanie dwóch oddzielnych obwodów, zwiększając elastyczność układów sterowania i automatyki.
• Montaż na PCB: Lutowanie na płytce drukowanej gwarantuje pewne połączenie odporne na wibracje i przyspiesza produkcję urządzeń.
• Oznaczenie SRC i symbol 8690850000: Łatwa identyfikacja produktu w dokumentacji technicznej oraz przy zamówieniach.
• Kompatybilność z przekaźnikami 2CO: Uniwersalna podstawa dla standardowych przekaźników elektromagnetycznych z wyprowadzeniami przełącznymi.
• Kompaktowa obudowa do PCB: Oszczędność miejsca na płytce, istotna w gęsto upakowanych projektach elektronicznych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (oznaczenie CE) oraz standardy jakości obowiązujące dla tego typu osprzętu przekaźnikowego. Brak szczegółowych danych o konkretnych normach w dostarczonych materiałach.

Zastosowanie

Gniazdo przekaźnikowe SRC 2CO PCB znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i łatwa w integracji podstawa pod przekaźnik na stałe zamontowany na płytce drukowanej.

• Automatyka budynkowa – sterowanie oświetleniem, roletami i siłownikami za pośrednictwem przekaźników.
• Sterowniki PLC i interfejsy wejścia/wyjścia – przełączanie sygnałów sterujących.
• Sygnalizacja i układy alarmowe – separacja galwaniczna obwodów.
• Urządzenia pomiarowe i RTV – przełączanie zakresów napięć lub torów sygnałowych.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Gniazdo przeznaczone jest do lutowania na płytce drukowanej – należy stosować czystą cynę i temperaturę zgodną z zaleceniami producenta lutownicy. Przekrój ścieżek oraz dopuszczalny prąd stały należy dobrać do parametrów używanego przekaźnika. Po zamontowaniu zaleca się kontrolę wzrokową połączeń lutowanych.

FAQ

• Czy gniazdo SRC 2CO PCB jest przystosowane do montażu na szynie DIN? Nie. Produkt jest dedykowany do lutowania na płytce drukowanej (montaż powierzchniowy lub przewlekany), nie posiada zaczepów do szyny TH35.
• Jaki stopień ochrony IP posiada gniazdo? Dane producenta nie określają stopnia ochrony IP. Dla gniazd montowanych na PCB ochrona wynika z obudowy urządzenia końcowego – po instalacji w szafie sterowniczej lub obudowie zapewniony jest typowy dla tych warunków poziom ochrony.
• Czy gniazdo zawiera diodę ochronną lub inne elementy tłumiące? W dostarczonych danych nie ma informacji o wbudowanych elementach ochronnych. W zależności od charakteru obciążenia zaleca się zastosowanie zewnętrznej diody (np. 1N4007) na cewce przekaźnika, aby chronić styki przed przepięciami indukcyjnymi.
