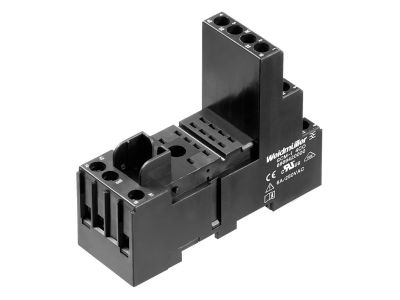

Gniazdo przekaźnikowe SCM-I 4CO | 8869420000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe SCM-I 4CO (symbol 8869420000) to podstawowe akcesorium do montażu przekaźników przemysłowych na szynie DIN. Wyposażone w cztery pary styków przełącznych (4CO – 4 changeover), umożliwia elastyczną konfigurację obwodów sterowniczych. Konstrukcja gniazda zapewnia pewne połączenie elektryczne oraz łatwy demontaż przekaźnika bez ingerencji w okablowanie. Przeznaczone do stosowania w rozdzielnicach i szafach sterowniczych.

• 4 pary styków przełącznych (4CO): pozwalają na jednoczesne przełączanie aż czterech niezależnych obwodów – jedno gniazdo zastępuje wiele pojedynczych łączników, oszczędzając miejsce na szynie.
• Konstrukcja pod przekaźnik: dedykowane do szybkiego montażu i wymiany przekaźnika bez potrzeby odkręcania przewodów – skraca czas serwisu.
• Montaż na szynie TH35 (DIN): zgodne z powszechnym standardem w rozdzielnicach, umożliwia szybkie i stabilne osadzenie w szafie sterowniczej.
• Styki srebrne lub pozłacane (w zależności od wersji przekaźnika): gwarantują niską rezystancję przejścia i odporność na korozję, co przekłada się na niezawodność w długim okresie eksploatacji.
• Oznaczone zaciski: ułatwiają identyfikację poszczególnych styków i szybkie podłączenie przewodów zgodnie ze schematem.

Zgodność z Normami

Gniazdo przekaźnikowe SCM-I 4CO jest zaprojektowane zgodnie z ogólnie przyjętymi standardami przemysłowymi oraz posiada oznaczenie CE. Zastosowane materiały i wykonanie spełniają wymagania dla aparatury montowanej na szynie DIN w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Gniazdo przekaźnikowe 4CO znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie wielu obwodów za pomocą jednego przekaźnika. Sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Sterowanie oświetleniem, roletami, klimatyzacją w budynkach inteligentnych – każda para styków może obsługiwać inny obwód.
• Impulsowanie styczników i przekaźników mocy w szafach sterowniczych maszyn.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) poprzez przełączanie lampki lub sygnalizatora akustycznego.
• Separacja potencjałów i przepięciowa w układach PLC – cztery niezależne tory mogą pracować z różnymi napięciami (np. 24V DC i 230V AC).

Wskazówki Montażowe

Montaż gniazda przekaźnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Gniazdo montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie – nie wymaga dodatkowych narzędzi. Przed włożeniem przekaźnika należy upewnić się, że końcówki przewodów są odpowiednio odizolowane, a przekrój dobrany do spodziewanego prądu obciążenia (zgodnie z danymi technicznymi montowanego przekaźnika). Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta (zalecany moment: ok. 0,5 Nm dla typowych gniazd). Po zamontowaniu przekaźnika sprawdzić, czy wszystkie styki są we właściwym położeniu.

FAQ

• Czy gniazdo jest wyposażone we wbudowaną diodę LED sygnalizującą stan? Standardowe gniazdo SCM-I 4CO (8869420000) nie posiada wbudowanego podświetlenia – sygnalizacja stanu zależy od zastosowanego przekaźnika (niektóre przekaźniki w tej serii mogą mieć diodę lub cewkę z modulem LED).
• Jaki stopień ochrony IP ma to gniazdo? Gniazdo przekaźnikowe SCM-I przeznaczone jest do montażu wewnątrz rozdzielnicy (obudowy o stopniu ochrony co najmniej IP20). Samo gniazdo nie ma dedykowanego stopnia IP – jego szczelność zależy od obudowy szafy sterowniczej.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Są to styki przełączne (changeover), co oznacza, że każda para zawiera jeden styk NO, jeden NC oraz wspólny COM. W zależności od położenia przekaźnika styki zwierają odpowiednie tory.
