Gniazdo przekaźnikowe SCM 4CO N | 8690910000 Weidmuller

Opis i Kluczowe Cechy

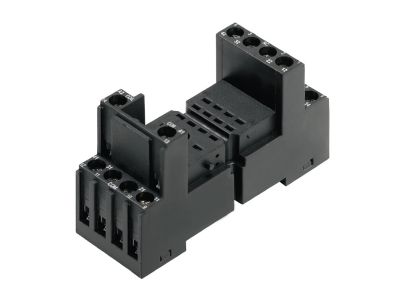

Gniazdo przekaźnikowe SCM 4CO N (symbol 8690910000) marki Weidmüller to komponent umożliwiający wygodny montaż i wymianę przekaźników przemysłowych w szafach sterowniczych. Wyposażone w cztery styki przełączne (4CO), zapewnia elastyczność przy konfiguracji obwodów sterowniczych. Dzięki standardowemu interfejsowi pasującemu do przekaźników serii SCM, gniazdo ułatwia szybką instalację i serwis.

• 4 styki przełączne (4CO): Umożliwiają niezależne sterowanie czterema obwodami z jednego przekaźnika, co redukuje liczbę potrzebnych komponentów i oszczędza miejsce w rozdzielnicy.
• Kompatybilność z serią SCM: Zaprojektowane specjalnie dla przekaźników Weidmüller SCM, gwarantuje pewne połączenie i łatwą wymianę bez narzędzi.
• Montaż na szynie DIN (TH35): Standardowy system mocowania do rozdzielnic i szaf sterowniczych, przyspieszający instalację i umożliwiający modularną rozbudowę.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje – kluczowe w środowisku przemysłowym.
• Oznaczenie styków zgodne z DIN: Ułatwia identyfikację i okablowanie, redukując ryzyko pomyłek podczas montażu.

Zgodność z Normami

Gniazdo przekaźnikowe SCM 4CO N jest zgodne z europejskimi normami bezpieczeństwa oraz standardami DIN stosowanymi w aparaturze modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo przeznaczone jest do montażu przekaźników w układach sterowania, automatyki budynkowej i przemysłowej. Sprawdzi się wszędzie tam, gdzie wymagane jest czterokrotne przełączanie sygnałów lub obwodów wykonawczych.

• Sterowanie oświetleniem, silnikami, zaworami i innymi odbiornikami w instalacjach przemysłowych i komercyjnych.
• Interfejs pomiędzy sterownikami PLC a obwodami wykonawczymi – separacja galwaniczna i wzmocnienie sygnału.
• Sygnalizacja stanów urządzeń oraz realizacja układów logicznych w szafach sterowniczych.
• Automatyka budynkowa – sterowanie roletami, bramami, systemami HVAC.

Wskazówki Montażowe

Montaż gniazda przekaźnikowego oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do mocowania na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów dobierz do spodziewanego prądu obciążenia oraz zgodny z normami. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jakie przekaźniki pasują do tego gniazda? Gniazdo SCM 4CO N jest przeznaczone dla przekaźników z serii SCM firmy Weidmüller z czterema stykami przełącznymi (4CO). Użycie innych przekaźników może wymagać sprawdzenia kompatybilności mechanicznej i elektrycznej.
• Czy gniazdo ma fabryczne podświetlenie LED lub diodę? W prezentowanej wersji (N) nie przewidziano wbudowanego podświetlenia. W przypadku potrzeby sygnalizacji stanu przekaźnika zaleca się wybór wersji z diodą (oznaczenie L) lub dołączenie zewnętrznej sygnalizacji.
• Jaki stopień ochrony IP ma to gniazdo? Standardowo gniazda przekaźnikowe montowane wewnątrz rozdzielnic i szaf sterowniczych posiadają stopień ochrony IP20, zapewniający ochronę przed przypadkowym dotknięciem palcem. Dokładne wartości dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
