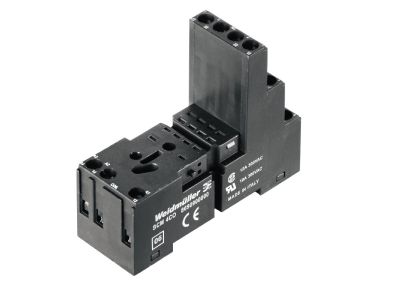

Gniazdo przekaźnikowe SCM 4CO | 8690900000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe SCM 4CO (numer katalogowy 8690900000) to podstawa do montażu przekaźników wyposażonych w cztery pary styków przełącznych (4CO). Konstrukcja umożliwia szybkie podłączenie i wymianę przekaźnika w rozdzielnicy, co skraca czas prac serwisowych. Gniazdo przeznaczone do montażu na szynie DIN, stosowane w instalacjach sterowania i automatyki.

• 4 styki przełączne (4CO): umożliwiają realizację złożonych układów sterowania – każda para styków może być używana zarówno jako NO, jak i NC, co daje elastyczność w projektowaniu logiki.
• Kompatybilność z przekaźnikami SCM: gniazdo dedykowane do przekaźników serii SCM, zapewnia pewne połączenie elektryczne i mechaniczne (szczegóły w karcie producenta).
• Montaż na szynie TH35 (DIN): prosta instalacja w rozdzielnicy modułowej, bez narzędzi – oszczędność czasu podczas rozbudowy instalacji.
• Oznaczenie zacisków: czytelne opisy ułatwiające podłączenie przewodów i minimalizujące ryzyko pomyłki.
• Trwała obudowa z tworzywa termoutwardzalnego: odporność na temperatury i naprężenia mechaniczne w warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Wykonany zgodnie z obowiązującymi standardami dla gniazd przekaźnikowych w aparaturze modułowej.

Zastosowanie

Gniazdo przekaźnikowe 4CO znajduje zastosowanie wszędzie tam, gdzie potrzebne jest sterowanie kilkoma obwodami za pomocą jednego przekaźnika – od prostych układów załączania po zaawansowane systemy automatyki.

• Sterowanie odbiornikami (silniki, pompy, oświetlenie) z możliwością przełączania trybów pracy dzięki stykom przełącznym.
• Przekazywanie impulsów do styczników, przekaźników pomocniczych lub sterowników PLC w rozdzielnicach modułowych.
• Sygnalizacja stanów pracy (np. załącz/wyłącz/potwierdzenie) w szafach sterowniczych.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami HVAC przy wykorzystaniu przekaźników z 4 parami styków.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-IEC). Nie przekraczać dopuszczalnych parametrów znamionowych zastosowanego przekaźnika.

FAQ

• Czy gniazdo ma własne podświetlenie? Gniazdo nie posiada wbudowanego podświetlenia – ewentualna sygnalizacja LED zależy od zamontowanego przekaźnika (np. z diodą lub neonówką).
• Jaki stopień ochrony IP ma to gniazdo? Standardowo aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się stopniem ochrony IP20. Dokładne dane należy sprawdzić w dokumentacji technicznej konkretnego przekaźnika.
• Czy gniazdo obsługuje tryb pracy NO/NC? Każda z czterech par styków przełącznych (4CO) umożliwia konfigurację zarówno jako zwierny (NO), jak i rozwierny (NC) w zależności od sposobu podłączenia obwodu.
