Gniazdo przekaźnikowe SCM 3CO | 8690890000 Weidmuller

Opis i Kluczowe Cechy

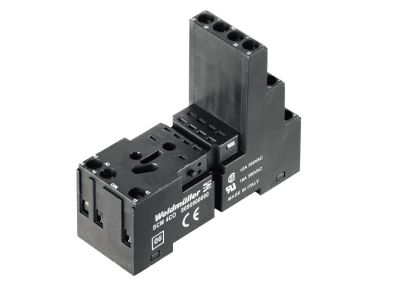

Gniazdo przekaźnikowe SCM (symbol 8690890000) to podstawa przeznaczona do montażu przekaźników z trzema parami styków przełącznych (3CO). Umożliwia pewne i bezpieczne połączenie elektryczne przekaźnika z instalacją, co przekłada się na stabilną pracę układów sterowania. Standardowa szerokość modułu (18 mm dla 1 modułu) – typowe dla aparatury modułowej, jednak producent nie podał dokładnego wymiaru dla tego modelu.

• Trzy styki przełączne 3CO: Dają możliwość realizacji złożonych układów sterowania – każda para styków może pracować jako NO (normalnie otwarty) lub NC (normalnie zamknięty) w zależności od podłączenia.
• Konstrukcja gniazda: Zapewnia łatwy i powtarzalny montaż przekaźnika – sprężyste zaciski lub gniazda bagnetowe (w zależności od wersji) gwarantują niską rezystancję styków i długą żywotność połączeń.
• Kompatybilność z przekaźnikami 3CO: Uniwersalna podstawa pasująca do wielu modeli przekaźników o standardowym rozstawie wyprowadzeń – ułatwia wymianę i serwis.
• Zaciski śrubowe (typowe): W przypadku tego gniazda stosuje się zaciski śrubowe, co umożliwia pewne podłączenie przewodów o odpowiednim przekroju – zgodnie z zaleceniami producenta przekaźnika i instalacji.
• Bezpieczna separacja obwodów: Dzięki odizolowanym obwodom styków i cewki przekaźnika (w standardzie) – redukcja ryzyka zwarć i zakłóceń w instalacji.

Zgodność z Normami

Producent nie podał konkretnych norm dla tego modelu. Gniazdo przekaźnikowe SCM jako element aparatury modułowej przeznaczone do montażu w rozdzielnicach jest zgodne z ogólnymi wymaganiami dyrektyw europejskich (oznakowanie CE) oraz standardami serii DIN dotyczącymi wyposażenia elektroinstalacyjnego. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Gniazdo przekaźnikowe 3CO znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna podstawa do podłączenia przekaźników sterujących. Idealnie sprawdza się w:

• Sterowaniu obwodami oświetlenia, silników, grzałek – poprzez wymianę przekaźnika w gnieździe.
• Impulsowym sterowaniu stycznikami, przekaźnikami pomocniczymi lub wejściami PLC – styki przełączne dają elastyczność konfiguracji.
• Sygnalizacji stanów pracy – zarówno załączanie sygnalizacji świetlnej, jak i przekazywanie informacji do systemu nadzoru.
• Automatyce budynkowej – jako element wykonawczy w szafach sterowniczych, rozdzielnicach piętrowych czy pulpity operatorskiej.

Wskazówki Montażowe

Montaż i podłączenie gniazda przekaźnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobieraj zgodnie z prądem obciążenia przekaźnika – typowo 1–2,5 mm². Moment dokręcania zacisków śrubowych stosuj według wartości podanych w dokumentacji producenta (jeśli nie jest znana, dokręcaj ręcznie z wyczuciem, nie przekraczając siły). Po zamontowaniu przekaźnika w gnieździe upewnij się, że jest on prawidłowo zablokowany.

FAQ

• Czy gniazdo posiada podświetlenie? Nie. Gniazdo przekaźnikowe SCM 3CO nie ma wbudowanego podświetlenia – służy jedynie jako podstawa do podłączenia przekaźnika. Ewentualną sygnalizację stanu może zapewnić wbudowana dioda w samym przekaźniku (jeśli występuje).
• Jaki stopień ochrony ma to gniazdo? Producent nie podał stopnia ochrony dla tego modelu. Aparatura modułowa montowana wewnątrz rozdzielnic standardowo ma IP20, jednak dla konkretnego egzemplarza należy sprawdzić oznaczenia na obudowie lub dokumentację producenta.
• Czy styki 3CO to normalnie otwarte (NO) czy normalnie zamknięte (NC)? Styki przełączne (CO – changeover) mają trzy wyjścia: wspólne (C), normalnie otwarte (NO) i normalnie zamknięte (NC). W zależności od podłączenia możesz użyć pary NO lub NC – to elastyczne rozwiązanie do różnych układów sterowania.
