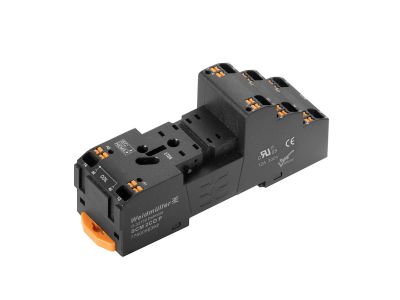

Gniazdo przekaźnikowe SCM 2CO P | 7760056362 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe SCM 2CO P (symbol 7760056362) to element łączący przekaźnik z instalacją, przeznaczony do montażu w rozdzielnicach na szynie DIN. Dwa niezależne zestawy styków przełącznych (2CO) umożliwiają jednoczesne przełączanie dwóch obwodów. Konstrukcja gniazda zapewnia szybki montaż i demontaż przekaźnika bez użycia narzędzi.

• 2 styki przełączne (2CO): umożliwiają niezależne sterowanie dwoma obwodami – jeden przekaźnik może obsłużyć np. załączanie i sygnalizację lub dwa oddzielne odbiorniki.
• Montaż na szynie DIN TH35: standardowe mocowanie w rozdzielnicach modułowych, oszczędność miejsca i szybka instalacja.
• Wtykowa konstrukcja (oznaczenie P): przekaźnik montowany bezpośrednio w gnieździe – łatwa wymiana w razie potrzeby serwisu.
• Kompatybilność z serią SCM: gniazdo dedykowane do przekaźników SCM, co gwarantuje pewne połączenie elektryczne i mechaniczne.
• Brak elementów podświetlanych: gniazdo nie wymaga dodatkowego zasilania – pasywne, bezpieczne w standardowych warunkach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami dyrektywy LVD. Gniazdo zostało zaprojektowane zgodnie z dobrą praktyką inżynierską i standardami jakości właściwymi dla aparatury modułowej.

Zastosowanie

Gniazdo przekaźnikowe SCM 2CO P znajduje zastosowanie w rozdzielnicach sterowniczych i automatyce budynkowej – wszędzie tam, gdzie potrzebne jest wyprowadzenie styków przekaźnika do obwodów zewnętrznych.

• Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi za pośrednictwem przekaźnika w szafie sterowniczej.
• Separacja galwaniczna obwodów sterujących od wykonawczych w układach automatyki.
• Systemy sygnalizacji i alarmowe – przełączanie dwóch sygnałów z jednego przekaźnika.
• Rozbudowa istniejących układów przekaźnikowych w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż i serwis gniazda przekaźnikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Gniazdo należy zamocować na szynie DIN TH35 (35 mm) zgodnie z instrukcją producenta. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją techniczną. Przekrój przewodów dobieraj do prądu obciążenia i zabezpieczeń w obwodzie. Po zakończeniu prac sprawdź poprawność montażu i dokręcenia wszystkich połączeń.

FAQ

• Czy gniazdo posiada podświetlenie LED lub wskaźnik zadziałania? Nie, model SCM 2CO P jest pasywny – nie zawiera elementów podświetlających. Do sygnalizacji stanu zaleca się zastosowanie przekaźnika z diodą LED lub zewnętrzną lampką sygnalizacyjną.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje konkretnej wartości w danych katalogowych. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20 od strony czołowej i IP00 po stronie zacisków – w każdym przypadku należy zapewnić osłonę przed przypadkowym dotykiem.
• Czy styk przełączny (CO) działa w trybie NO+NC? Tak, 2CO oznacza dwa niezależne zestawy styków przełącznych, z których każdy ma wspólną końcówkę (COM), styk normalnie otwarty (NO) i normalnie zamknięty (NC). Pozwala to na przełączanie obwodu bez dodatkowych elementów.
