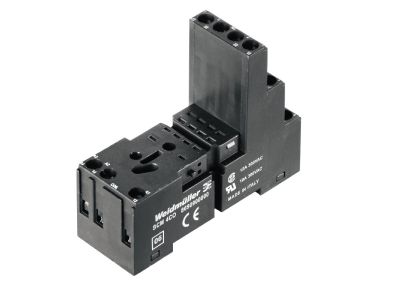

Gniazdo przekaźnikowe SCM 2CO | 8690880000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe SCM 2CO (symbol katalogowy 8690880000) to element montowany na szynie DIN, przeznaczony do szybkiego i bezpiecznego podłączania przekaźników z dwoma zestykami przełącznymi. Konstrukcja umożliwia łatwą wymianę przekaźnika bez demontażu okablowania, co skraca czas serwisu i konserwacji instalacji. Szerokość modułu nie została podana w danych producenta – zaleca się sprawdzenie karty katalogowej.

• Dwa styki przełączne (2CO): Umożliwiają sterowanie dwoma niezależnymi obwodami lub realizację funkcji przełączania, np. załączanie/wyłączanie z dwóch źródeł.
• Dedykowane dla przekaźników serii SCM: Zapewnia pewne połączenie mechaniczne i elektryczne, eliminując ryzyko poluzowania styków.
• Montaż na szynie DIN TH35: Szybki i stabilny montaż w standardowych rozdzielnicach modułowych, zgodny z branżową praktyką.
• Konstrukcja ułatwiająca serwis: Wymiana przekaźnika odbywa się bez odłączania przewodów od gniazda, co minimalizuje przestoje i ryzyko błędów podczas ponownego okablowania.

Zgodność z Normami

Produkt jest zgodny z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie z przepisami krajowymi i zaleceniami producenta.

Zastosowanie

Gniazdo przekaźnikowe SCM 2CO stosuje się w systemach sterowania i automatyki budynkowej do łączenia przekaźników z obwodami wykonawczymi. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i przełączanie dwóch obwodów.

• Sterowanie oświetleniem w budynkach mieszkalnych i komercyjnych.
• Załączanie małych silników, wentylatorów lub siłowników w instalacjach HVAC.
• Przekazywanie sygnałów sterujących do systemów PLC lub central automatyki.
• Sygnalizacja stanów pracy urządzeń (np. załączenie pompy, awaria).

Wskazówki Montażowe

Montaż i podłączenie gniazda przekaźnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Gniazdo montuje się na szynie DIN TH35 zgodnie z dokumentacją producenta. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać do obciążenia i zaleceń zawartych w karcie katalogowej gniazda oraz zastosowanego przekaźnika.

FAQ

• Czy gniazdo SCM 2CO jest podświetlane? W danych producenta nie zawarto informacji o podświetleniu. Gniazdo nie posiada wbudowanego wskaźnika LED – ewentualną sygnalizację należy zrealizować przez dodatkowy element obwodu.
• Jaki stopień ochrony (IP) ma to gniazdo? Producent nie podał wartości IP. Standardowo dla gniazd przekaźnikowych montowanych wewnątrz rozdzielnic przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy ≥12,5 mm, brak ochrony przed wodą).
• Jaki jest tryb pracy styków w gnieździe SCM 2CO? Oznaczenie 2CO oznacza dwa styki przełączne (change-over). Każde gniazdo posiada trzy zaciski: wspólny (COM), normalnie zamknięty (NC) i normalnie otwarty (NO), co umożliwia zarówno załączanie, jak i rozłączanie obwodów w zależności od stanu przekaźnika.
