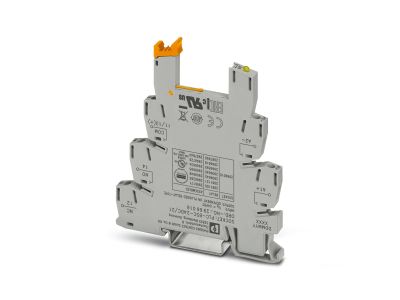

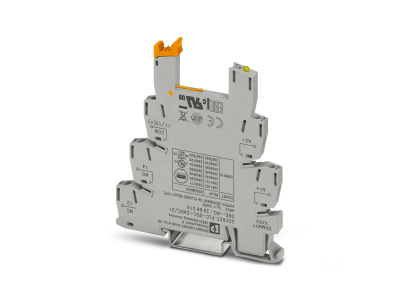

Gniazdo przekaźnikowe PLC-BSC- 24DC/21 | 2966016 Phoenix Contact

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe PLC-BSC- 24DC/21 renomowanej marki Phoenix Contact to profesjonalny element systemowy zaprojektowany z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Dzięki ultra-wąskiej obudowie o szerokości zaledwie 6,2 mm, moduł ten pozwala na znaczną optymalizację przestrzeni montażowej, co jest kluczowe w nowoczesnych systemach automatyki. Urządzenie zostało wyposażone w klasyczne połączenie śrubowe, które gwarantuje trwały i pewny styk elektryczny, odporny na wstrząsy i wibracje występujące w środowisku przemysłowym. Gniazdo jest przeznaczone do współpracy z jednym zestykiem przełącznym i wymaga napięcia wejściowego o wartości znamionowej 24 V DC. Konstrukcja bazowa nie zawiera przekaźnika, co daje inżynierom elastyczność w doborze odpowiedniego elementu wykonawczego – elektromechanicznego lub półprzewodnikowego (SSR) – w zależności od specyfiki obciążenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Phoenix Contact, co zapewnia pełną kompatybilność z systemem PLC-INTERFACE. Gniazdo spełnia wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskonapięciowych oraz jest przystosowane do montażu na standardowej szynie nośnej NS 35/7,5 zgodnie z normą DIN. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co potwierdza certyfikacja CE oraz zgodność z dyrektywami środowiskowymi RoHS, ograniczającymi użycie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Gniazdo PLC-BSC- 24DC/21 znajduje szerokie zastosowanie w zaawansowanych systemach sterowania i wizualizacji procesów. Jest idealnym rozwiązaniem dla:

• Systemów automatyki budynkowej i przemysłowej, gdzie liczy się każdy milimetr powierzchni na szynie DIN.
• Układów separacji galwanicznej między obwodami sterowania PLC a elementami wykonawczymi.
• Rozdzielnic elektrycznych wymagających przejrzystego i modułowego układu połączeń.
• Aplikacji wymagających częstej wymiany elementów przełączających bez konieczności demontażu okablowania.

Wskazówki Montażowe

Montaż gniazda odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej NS 35/7,5. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe dokręcenie zacisków śrubowych – zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny docisk przewodu bez ryzyka uszkodzenia gwintu.
• Zastosowanie mostków systemowych Phoenix Contact, które pozwalają na szybkie i estetyczne mostkowanie potencjałów między sąsiednimi modułami.
• Zapewnienie odpowiedniej polaryzacji napięcia sterującego 24 V DC na wejściu gniazda.
• Weryfikację poprawności osadzenia przekaźnika w gnieździe przed podaniem napięcia zasilającego.

FAQ

• Czy gniazdo zawiera przekaźnik w zestawie? Nie, model PLC-BSC- 24DC/21 to sama podstawa (gniazdo). Przekaźnik elektromechaniczny lub optoprzekaźnik należy dokupić osobno, dopasowując go do wymagań prądowych odbiornika.
• Jaka jest szerokość modułu? Szerokość obudowy wynosi dokładnie 6,2 mm, co czyni go jednym z najsmuklejszych rozwiązań na rynku.
• Czy można stosować to gniazdo z napięciem AC? Prezentowany model jest dedykowany do napięcia sterującego 24 V DC. Dla innych napięć należy wybrać odpowiedni wariant gniazda z serii PLC-BSC.
