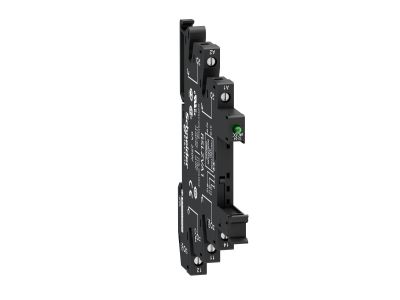

Gniazdo przekaźnika RSLZ wyposażone w LED oraz obwód ochronny 12-24V | RSLZVA1 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo przekaźnika RSLZVA1 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie interfejsowe, zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej. Urządzenie obsługuje napięcie sterujące cewką w szerokim zakresie od 12 V do 24 V, co zapewnia elastyczność w projektowaniu układów sterowania. Kluczowym atutem produktu jest zastosowanie nowoczesnych zacisków sprężynowych, które gwarantują trwałe i odporne na wibracje połączenie elektryczne bez konieczności okresowego dokręcania śrub. Zintegrowany wskaźnik LED pozwala na natychmiastową diagnostykę stanu pracy, a wbudowany obwód ochronny zabezpiecza elektronikę sterującą przed przepięciami indukowanymi podczas przełączania cewki.

• Kompaktowa konstrukcja: Zredukowana wielkość obudowy pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Wysoka niezawodność: Produkt bazuje na stuletnim doświadczeniu Schneider Electric, oferując stabilną pracę w wymagających warunkach przemysłowych.
• Zaciski sprężynowe: Przyspieszają proces okablowania i eliminują ryzyko poluzowania się przewodów pod wpływem drgań maszyn.
• Wskaźnik LED: Umożliwia szybką weryfikację obecności napięcia sterującego, skracając czas serwisu i uruchomienia.

Zgodność z Normami

Gniazdo RSLZVA1 zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla osprzętu elektro-technicznego klasy przemysłowej. Schneider Electric zapewnia pełną zgodność z dyrektywami niskonapięciowymi oraz standardami dotyczącymi kompatybilności elektromagnetycznej (EMC), co jest potwierdzone certyfikatami niezbędnymi do stosowania produktu na rynkach globalnych. Dzięki wysokiej jakości materiałów izolacyjnych, gniazdo spełnia normy dotyczące odporności ogniowej oraz bezpieczeństwa użytkowania w szafach rozdzielczych.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, gniazdo przekaźnika RSLZ znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Systemy HVAC: Układy sterowania wentylacją, klimatyzacją i ogrzewaniem w budynkach komercyjnych.
• Infrastruktura budynkowa: Sterowanie oświetleniem oraz systemy zasilania awaryjnego.
• Sektor medyczny: Wyposażenie laboratoryjne i aparatura medyczna wymagająca precyzyjnego przełączania sygnałów.
• Panele sterowania: Idealne rozwiązanie do budowy zaawansowanych tablic rozdzielczych, gdzie liczy się każdy centymetr wolnej przestrzeni.

Wskazówki Montażowe

Montaż gniazda RSLZVA1 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie DIN 35 mm.
• Okablowanie: Przy stosowaniu zacisków sprężynowych należy użyć odizolowanego przewodu o odpowiednim przekroju. Sprężyna automatycznie dostosuje siłę docisku, zapewniając optymalny kontakt elektryczny.
• Konserwacja: Typ wtykowy gniazda umożliwia błyskawiczną wymianę przekaźnika bez konieczności demontażu okablowania, co minimalizuje przestoje technologiczne.
• Bezpieczeństwo: Przed przystąpieniem do prac montażowych należy upewnić się, że napięcie zasilania zostało odłączone.

FAQ

1. Czy gniazdo posiada wbudowane zabezpieczenie przed odwrotną polaryzacją?
Tak, gniazdo wyposażone jest w obwód ochronny, który pomaga chronić układ przed skutkami błędnego podłączenia oraz przepięciami.

2. Jakie przewody najlepiej stosować z zaciskami sprężynowymi?
Zaleca się stosowanie przewodów typu linka z tulejkami zaciskowymi lub przewodów sztywnych (drut), co zapewnia najłatwiejszą instalację w mechanizmie sprężynowym.

3. Czy wskaźnik LED jest wymienny?
Wskaźnik LED jest zintegrowany z obwodem gniazda, co zapewnia jego trwałość i eliminuje potrzebę osobnego serwisowania tego elementu.
