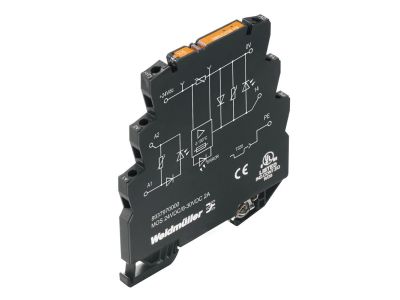

Gniazdo przekaźnika MOS 24VDC/8-30VDC 2A | 8937970000 Weidmuller

Opis i Kluczowe Cechy

Gniazdo przekaźnika MOS o symbolu 8937970000 przeznaczone jest do współpracy z przekaźnikami półprzewodnikowymi w układach sterowania. Przystosowane do napięcia cewki 24 VDC przy szerokim zakresie napięcia sterowania 8–30 VDC oraz prądu 2 A, zapewnia niezawodne przełączanie bez mechanicznych styków, eliminując zużycie i iskrzenie. Kompaktowa konstrukcja pozwala na oszczędność miejsca w szafie sterowniczej.

• Napięcie sterowania 8–30 VDC: uniwersalność w systemach automatyki – współpracuje z PLC, sterownikami i wyjściami cyfrowymi o różnych poziomach napięcia.
• Prąd znamionowy 2 A: bezpieczna praca w obwodach sygnalizacyjnych i pomocniczych bez ryzyka przeciążenia.
• Technologia MOS (półprzewodnikowa): cicha, beziskrowa praca i długa żywotność, idealna do aplikacji wymagających częstego przełączania.
• Gniazdo do przekaźnika MOS: łatwy montaż i wymiana modułu bez potrzeby odłączania przewodów.
• Wydzielone zaciski sterowania i obciążenia: przejrzysta i bezpieczna okablowanie w szafie sterowniczej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Gniazdo przekaźnika MOS znajduje zastosowanie w nowoczesnych układach automatyki przemysłowej i budynkowej, gdzie wymagane jest szybkie, beziskrowe przełączanie sygnałów sterujących.

• Interfejs między sterownikami PLC a odbiornikami (np. cewki styczników, zawory elektromagnetyczne).
• Automatyka budynkowa – sterowanie oświetleniem, roletami, klimatyzacją.
• Układy sygnalizacji i alarmowe – separacja galwaniczna obwodów.
• Zastosowanie w maszynach i urządzeniach przemysłowych jako element wykonawczy w pętlach regulacji.

Wskazówki Montażowe

Montaż i podłączenie gniazda przekaźnika może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Przekrój przewodów powinien być dobrany do prądu 2 A zgodnie z obowiązującymi normami. Nie dokręcać zacisków z nadmierną siłą – stosować się do zaleceń producenta (jeśli podano). Gniazdo przeznaczone jest do montażu w suchych pomieszczeniach, w obudowach o odpowiednim stopniu ochrony.

FAQ

• Czy gniazdo posiada wbudowane podświetlenie (LED) sygnalizujące stan? Producent nie podaje informacji o diodzie sygnalizacyjnej w tym modelu. Należy sprawdzić w dokumentacji technicznej konkretnego przekaźnika MOS współpracującego z gniazdem.
• Jaki stopień ochrony IP ma gniazdo? Produkt nie posiada określonego stopnia ochrony IP. Standardowo w rozdzielnicach wewnętrznych stosuje się stopień ochrony wynikający z obudowy (np. IP20). W przypadku pracy w trudnych warunkach należy umieścić gniazdo w szczelnej szafie.
• Jaki jest tryb pracy styku – NO czy NC? Gniazdo nie zawiera styków mechanicznych – jest to interfejs do przekaźnika półprzewodnikowego MOS. Tryb pracy (normalnie otwarty, normalnie zamknięty) zależy od zastosowanego modułu przekaźnika i konfiguracji układu sterowania.
