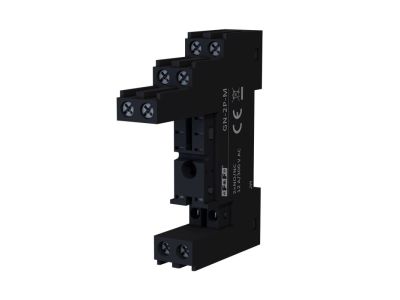

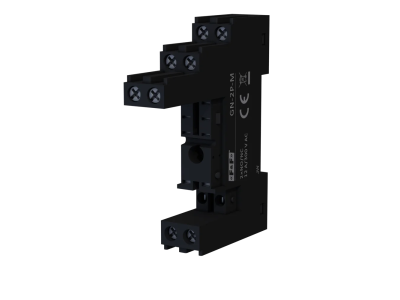

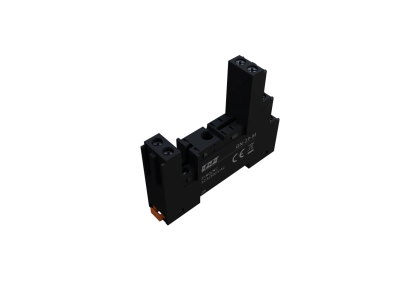

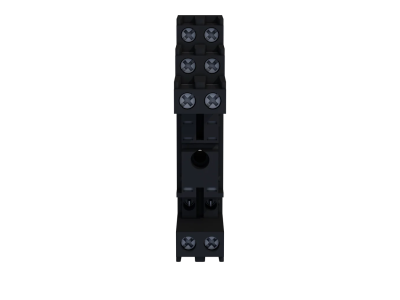

Gniazdo przekaźnika 2P, 12A, 1S | GN-2P-M F&F

Opis i Kluczowe Cechy

Gniazdo przekaźnika 2P 12A 1S przeznaczone do montażu na szynie DIN TH-35 to niezawodne rozwiązanie dla układów sterowania i automatyki. Obsługuje napięcia zasilające 24 V DC oraz 230 V AC, a jego konstrukcja zapewnia bezpieczne połączenia z przekaźnikami interfejsowymi. Dwa styki przełączne NO/NC pozwalają na elastyczne konfiguracje obwodów sterujących.

• 2 styki przełączne NO/NC: Umożliwiają elastyczne sterowanie obwodami – normalnie otwarte (NO) i normalnie zamknięte (NC) w jednym module.
• Obciążalność 12 A: Wysoka zdolność przełączania prądu zapewnia niezawodność nawet przy większych obciążeniach w instalacjach sterowniczych.
• Wytrzymałość elektryczna 2500 V: Zapewnia bezpieczeństwo izolacji między stykami, minimalizując ryzyko przebicia.
• Montaż na szynie DIN TH-35: Umożliwia szybki i uporządkowany montaż w szafach sterowniczych oraz rozdzielnicach.
• Napięcie znamionowe 300 V: Odpowiednie do zastosowań w instalacjach niskiego i średniego napięcia.

Zgodność z Normami

Gniazdo przekaźnika spełnia wymagania norm PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 oraz PN-EN 61984:2009, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i niezawodności.

Zastosowanie

Gniazdo przekaźnika 2P 12A 1S znajduje zastosowanie w instalacjach sterowania, automatyce przemysłowej oraz systemach sygnalizacji.

• Sterowanie obwodami oświetlenia w pomieszczeniach biurowych i przemysłowych.
• Automatyka budynkowa – integracja z systemami zarządzania budynkiem (BMS).
• Układy zabezpieczeń i alarmowe – szybkie przełączanie obwodów.
• Sterowanie silnikami i napędami w maszynach przemysłowych.

Wskazówki Montażowe

Montaż gniazda powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie. Gniazdo montować na szynie DIN TH-35, upewniając się o prawidłowym osadzeniu. Przewody należy podłączać zgodnie z oznaczeniami na gnieździe (styki NO/NC, zasilanie). Zaleca się stosowanie odpowiednich złączek lub lutowania na zimno dla długotrwałej niezawodności połączenia.

FAQ

• Czy gniazdo jest kompatybilne z przekaźnikami 24V DC? Tak, gniazdo obsługuje zarówno napięcie 24 V DC, jak i 230 V AC, co zapewnia elastyczność w doborze przekaźników sterujących.
• Jakie dodatkowe akcesoria są dostępne do gniazda? Do gniazda można dobrać gasiki, klamry montażowe oraz listwy grzebieniowe, które ułatwiają organizację okablowania w szafie sterowniczej.
• Jaki jest zakres temperatur pracy gniazda? Dokładny zakres temperatur nie został podany w danych produktu. Zaleca się stosowanie w temperaturach zgodnych z typowymi warunkami pracy urządzeń sterowniczych (np. -25°C do +70°C).
