Gniazdo przekaźnika 12A, 250V AC Zelio Relay | RUZSC2M Schneider Electric

Opis i Kluczowe Cechy

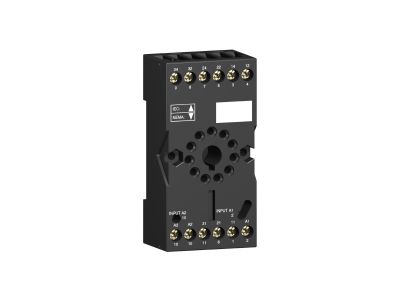

Gniazdo przekaźnika Zelio Relay Schneider Electric o symbolu RUZSC2M to kompaktowe gniazdo przeznaczone do wtyczek przekaźników serii RUM z zestykami 2 C/O. Zaprojektowane do pracy przy napięciu 250 V AC i prądzie znamionowym 12 A, gwarantuje niezawodne przełączanie obciążeń w typowych obwodach sterowania. Szerokość modułu wynosząca 16 mm pozwala na znaczne oszczędności miejsca na szynie DIN, ułatwiając gęstą zabudowę aparatury w rozdzielnicach.

• Prąd znamionowy 12 A i napięcie 250 V AC: bezpieczna praca w obwodach sterowania bez ryzyka przegrzania styków, nawet przy długotrwałym obciążeniu.
• Szerokość 16 mm: maksymalne wykorzystanie przestrzeni montażowej – możliwość zabudowy większej liczby elementów na szynie DIN.
• Kompatybilność z wtyczkami przekaźników serii RUM (2 C/O): uniwersalność zastosowania, łatwa wymiana i rozbudowa układów sterowania.
• Montaż na szynie DIN TH35: szybkie i pewne mocowanie w standardowych rozdzielnicach, zgodne z wymaganiami instalacyjnymi.
• Doświadczenie Schneider Electric od 1924 r. w produkcji przekaźników: wysoka jakość wykonania i niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej montowanej na szynie.

Zastosowanie

Gniazdo przekaźnika RUZSC2M znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie sygnałów i obciążeń za pomocą przekaźników z wtykiem RUM.

• Sterowanie silnikami, oświetleniem i innymi odbiornikami za pośrednictwem przekaźników RUM.
• Przekazywanie impulsów sterujących do styczników, przekaźników pośredniczących lub sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka budynkowa – sterowanie roletami, bramami, systemami HVAC.

Wskazówki Montażowe

Montaż gniazda przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia (12 A). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i szczelność gniazda.

FAQ

• Czy gniazdo RUZSC2M jest przystosowane do podświetlenia? Gniazdo samo w sobie nie zawiera elementów podświetlających. Podświetlenie może być zapewnione przez zastosowanie odpowiedniego przekaźnika z lampką sygnalizacyjną (w zależności od wybranej wtyczki serii RUM).
• Jaki stopień ochrony ma to gniazdo? Producent nie podaje konkretnego stopnia ochrony dla tego gniazda. Standardowo aparatura montowana w rozdzielnicach ma zapewniony stopień ochrony IP20 (ochrona przed ciałami stałymi > 12 mm). Podczas montażu w warunkach przemysłowych należy zadbać o odpowiednią obudowę zewnętrzną.
• Jaki tryb pracy styku jest dostępny w gnieździe? Gniazdo jest przystosowane do wtyczek przekaźników z zestykami przełącznymi (2 C/O). W zależności od podłączenia przewodów można uzyskać funkcję normalnie otwartą (NO) lub normalnie zamkniętą (NC).
