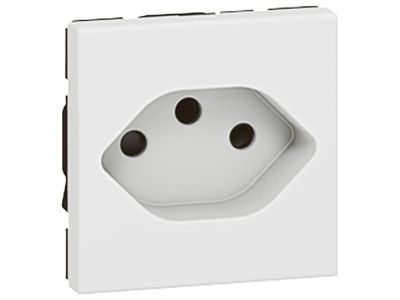

Gniazdo pojedyncze z/u standard szwedzki białe, 2 moduły | 077506 Legrand

Opis i Kluczowe Cechy

Gniazdo pojedyncze 2P+Z o symbolu 077506 w standardzie szwajcarskim, przeznaczone do montażu w rozdzielnicach modułowych. Zaprojektowane do pracy przy prądzie 10 A i napięciu 250 V~, co zapewnia bezpieczne zasilanie odbiorców w typowych obwodach domowych i biurowych. Szerokość 2 modułów (ok. 36 mm) pozwala oszczędzić miejsce na szynie DIN. Mechanizm wyposażono w zaciski automatyczne, które skracają czas podłączenia przewodów.

• Prąd znamionowy 10 A, napięcie 250 V~: gwarantuje bezpieczną pracę z typowymi odbiornikami jedno- i dwubiegunowymi bez ryzyka przeciążenia styków.
• Standard szwajcarski (2P+Z): zgodność z geometrią wtyczek stosowanych w Szwajcarii, zapewniająca stabilne połączenie i ochronę przed przypadkowym dotknięciem biegunów.
• Zaciski automatyczne (push-in): umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi – idealne przy pracach instalacyjnych w ograniczonej przestrzeni.
• Szerokość 2 modułów (36 mm): oszczędność miejsca na szynie DIN, co ułatwia rozbudowę instalacji w małych rozdzielnicach.
• Mechanizm do wyposażenia w uchwyt uniwersalny i ramkę: pozwala na personalizację wyglądu oraz dostosowanie do systemów ramek różnych producentów.

Zgodność z Normami

Gniazdo zostało zaprojektowane zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania stawiane osprzętowi modułowemu stosowanemu w instalacjach niskiego napięcia. Szczegółowe numery norm nie zostały podane przez producenta, dlatego przed montażem należy upewnić się, że produkt jest odpowiedni dla danej aplikacji.

Zastosowanie

Gniazdo 077506 znajduje zastosowanie w rozdzielnicach modułowych jako element zasilania odbiorników wymagających standardu szwajcarskiego (2P+Z). Idealnie sprawdza się w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle.

• Zasilanie urządzeń RTV/AGD w domowych obwodach gniazd.
• Dystrybucja energii w szafach sterowniczych dla maszyn i urządzeń biurowych.
• Integracja z systemami automatyki budynkowej jako gniazdo serwisowe dla modułów sterujących.
• Montaż w rozdzielnicach hotelowych, obiektach użyteczności publicznej wymagających wtyczek szwajcarskich.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do instalacji na szynie DIN TH35 (TS35) w rozdzielnicy modułowej. Szerokość modułu: 2 x 18 mm. Zaciski automatyczne akceptują przewody o przekroju dostosowanym do prądu 10 A (zalecany min. 1,5 mm² Cu). Moment dokręcania oraz sposób demontażu przewodów należy sprawdzić w dokumentacji technicznej producenta. Po zamontowaniu sprawdź poprawność połączenia i działanie gniazda.

FAQ

• Czy gniazdo jest kompletne – czy potrzebuje dodatkowej ramki i uchwytu? Produkt dostarczany jest jako sam mechanizm. Do pełnego montażu w rozdzielnicy wymagany jest uchwyt uniwersalny oraz ramka (niedostarczone w zestawie), które należy dobrać osobno.
• Jakie przewody można podłączać do zacisków automatycznych? Zaciski typu push-in przeznaczone są dla przewodów miedzianych w izolacji, o przekroju od 0,75 mm² do 2,5 mm² (sztywnych) oraz 0,75 mm² do 1,5 mm² (elastycznych). Przed podłączeniem warto sprawdzić instrukcję producenta.
• Jaki standard wtyczek obsługuje to gniazdo? Gniazdo jest zgodne ze standardem szwajcarskim (2 bieguny + uziemienie boczny styk płaski), typowo stosowanym w Szwajcarii i Liechtensteinie. Do podłączenia wymagana jest wtyczka z bolcem uziemiającym o odpowiedniej geometrii.
