Gniazdo pojedyncze z/u 16A, z przesłoną styków, zaciski śrubowe, mechanizm, Valena Allure | 753084 Legrand

Opis i Kluczowe Cechy

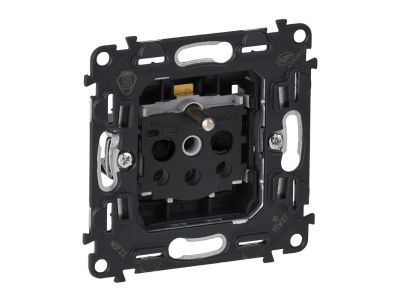

Gniazdo pojedyncze z uziemieniem 16 A / 250 V~ z serii Valena Allure (symbol 753084) to mechanizm przeznaczony do montażu w puszkach instalacyjnych. Wyposażone w transparentną osłonę przeciwpyłową pełniącą funkcję przesłony styków oraz metalowy uchwyt montażowy ułatwiający osadzanie w puszce. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów, a możliwość zastosowania opcjonalnego podświetlenia (nr ref. 067664) i plakietek pozwala na dopasowanie do potrzeb użytkownika.

• Prąd znamionowy 16 A / napięcie 250 V~: bezpieczna praca w obwodach zasilających standardowe urządzenia domowe i biurowe o łącznym obciążeniu do 3680 W.
• Transparentna osłona przeciwpyłowa (przesłona styków): skutecznie zabezpiecza styki przed kurzem i przypadkowym dotknięciem, zwiększając trwałość i bezpieczeństwo użytkowania.
• Zaciski śrubowe: umożliwiają pewne i łatwe podłączenie przewodów o przekroju dostosowanym do prądu 16 A, bez ryzyka poluzowania się połączenia.
• Metalowy uchwyt montażowy: gwarantuje stabilne osadzenie mechanizmu w puszce zarówno za pomocą pazurków, jak i wkrętów, co przyspiesza instalację.
• Kompatybilność z ramkami i plakietkami Valena Allure: pozwala na estetyczne i spójne wykończenie całej instalacji, z możliwością oznaczenia funkcji gniazda.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących gniazd wtyczkowych i posiada certyfikat CE. Stosowanie zgodnie z przeznaczeniem oraz montaż przez wykwalifikowany personel gwarantują bezpieczną eksploatację.

Zastosowanie

Gniazdo Valena Allure 753084 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej. Służy do podłączania odbiorników prądu przemiennego o napięciu 230 V i mocy do 3680 W.

• Zasilanie urządzeń codziennego użytku w domach (lodówki, pralki, sprzęt RTV/AGD).
• Instalacje w biurach i pomieszczeniach komercyjnych – gniazda ogólnego przeznaczenia.
• Zastosowanie w systemach automatyki budynkowej jako element gniazd sterowanych (w połączeniu z przekaźnikami).
• Punkt dostępowy do zasilania narzędzi elektrycznych w warsztatach i pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż należy wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia w obwodzie. Gniazdo przeznaczone jest do instalacji w puszkach podtynkowych o odpowiedniej głębokości. Mechanizm mocuje się za pomocą pazurków lub wkrętów dołączonych do uchwytu metalowego. Przekrój przewodów (zalecany 1,5–2,5 mm²) dobrać do prądu znamionowego 16 A oraz zabezpieczenia obwodu. Zaciski śrubowe dokręcać z momentem zgodnym z instrukcją producenta. Przed zamknięciem ramki należy sprawdzić poprawność działania przesłony styków.

FAQ

• Czy gniazdo 753084 ma wbudowane podświetlenie? Nie, podświetlenie jest opcjonalne i dostępne jako osobny moduł (nr ref. 067664). Gniazdo jest przygotowane do jego montażu, wymaga również zastosowania odpowiedniej plakietki (zgodnie z tabelą doboru producenta).
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje stopnia IP dla samego mechanizmu – standardowo gniazda instalowane w suchych pomieszczeniach mają ochronę IP20. Dodatkowa transparentna osłona zabezpiecza styki przed pyłem, ale nie przed wilgocią.
• Czy mogę użyć gniazda do podłączenia urządzenia o mocy 4000 W? Nie, maksymalna moc przy napięciu 230 V wynosi 3680 W (16 A × 230 V). Przekroczenie prądu znamionowego grozi przegrzaniem i uszkodzeniem gniazda.
