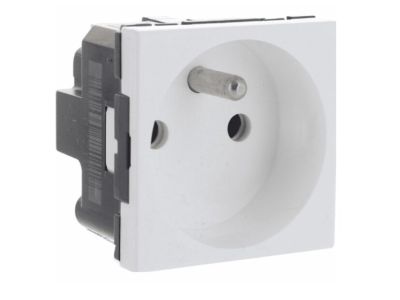

Gniazdo pojedyncze z/u 16A, białe, 2 moduły Mosaic | 278111L Legrand

Opis i Kluczowe Cechy

Gniazdo pojedyncze z uziemieniem (2P+Z) z serii Legrand Mosaic o numerze katalogowym 278111L to profesjonalny mechanizm elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach zasilania w budownictwie komercyjnym i biurowym. Urządzenie charakteryzuje się prądem znamionowym 16 A oraz napięciem znamionowym 250 V~, co pozwala na bezpieczną obsługę odbiorników o mocy do 3680 W. Mechanizm zajmuje 2 moduły w systemie Mosaic, co gwarantuje pełną kompatybilność z szeroką gamą osprzętu modułowego.

• Zaciski automatyczne: Zastosowanie nowoczesnych zacisków sprężynowych pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, zapewniając stałą siłę docisku i eliminując ryzyko poluzowania się styku w wyniku drgań lub upływu czasu.
• Modułowość: Szerokość 2 modułów umożliwia łatwą integrację w wielokrotnych ramkach oraz specjalistycznych obudowach.
• Estetyka i trwałość: Wykończenie w kolorze białym z wysokiej jakości tworzywa odpornego na zarysowania i promieniowanie UV zapewnia nienaganny wygląd instalacji przez lata.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy dotyczącej gniazd wtyczkowych do użytku domowego i podobnego, co potwierdza jego niezawodność w ciągłej eksploatacji. Mechanizm posiada certyfikację gwarantującą odpowiedni stopień ochrony oraz izolacji elektrycznej, co jest kluczowe przy projektowaniu instalacji w obiektach użyteczności publicznej.

Zastosowanie

Gniazdo Legrand Mosaic 278111L cechuje się wyjątkową wszechstronnością montażową, co czyni je fundamentem systemów dystrybucji energii w nowoczesnych biurowcach. Jest dedykowane do montażu w:

• Kanałach elektroinstalacyjnych DLP, umożliwiając estetyczne prowadzenie instalacji natynkowych.
• Puszkach podłogowych (floorboxy), gdzie wymagana jest wysoka odporność mechaniczna i kompaktowe wymiary.
• Blokach kolumn i minikolumn zasilających w przestrzeniach typu Open Space.
• Blokach biurowych i zasilających montowanych bezpośrednio w blatach mebli biurowych.
• Klasycznych puszkach podtynkowych i ramkach natynkowych przy użyciu odpowiedniego uchwytu uniwersalnego.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy instalacji, podczas montażu należy przestrzegać następujących wytycznych:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 12 mm), aby zapewnić pełne osadzenie w zacisku automatycznym.
• Dobór przewodów: Zaciski automatyczne są zoptymalizowane pod kątem przewodów typu drut o przekrojach od 1,5 mm² do 2,5 mm².
• Konfiguracja: Mechanizm wymaga doposażenia w uchwyt uniwersalny oraz ramkę maskującą z serii Mosaic. W przypadku montażu w kanałach DLP, należy zastosować dedykowane uchwyty do danego systemu koryt.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przy wyłączonym napięciu zasilania przez osobę posiadającą odpowiednie uprawnienia SEP.

FAQ

• Czy gniazdo posiada przesłony torów prądowych? Mechanizm 278111L zapewnia standardowe bezpieczeństwo użytkowania, jednak w celu uzyskania pełnej ochrony przed dostępem dzieci (Child Protection), należy zweryfikować zgodność z konkretną wersją wykonania mechanizmu Mosaic.
• Czy można stosować przewody typu linka? Zaciski automatyczne są dedykowane głównie do przewodów sztywnych. W przypadku linki zaleca się stosowanie tulejek zaciskowych, o ile instrukcja szczegółowa producenta na to pozwala.
• Czy gniazdo pasuje do ramek innych producentów? Nie, mechanizm jest częścią systemu modułowego Mosaic i jest kompatybilny wyłącznie z osprzętem i akcesoriami montażowymi firmy Legrand z tej samej serii.
