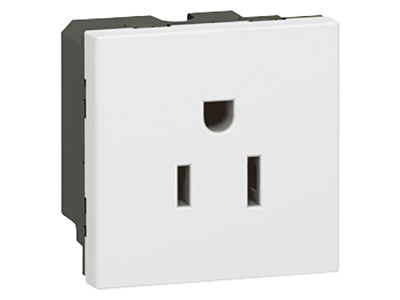

Gniazdo pojedyncze standard US, 2 moduły, białe Mosaic | 077504 Legrand

Opis i Kluczowe Cechy

Gniazdo pojedyncze standard US z serii Mosaic (symbol 077504) przeznaczone do montażu w systemie modułowym. Wyposażone w zaciski śrubowe, obsługuje prąd 15 A przy napięciu 127 V~, co pozwala na bezpieczne zasilanie urządzeń z wtyczką amerykańską. Mechanizm zajmuje 2 moduły i jest dostępny w kolorze białym.

• Prąd znamionowy 15 A / napięcie 127 V~: Gwarantuje stabilną pracę w typowych obwodach niskiego napięcia zgodnych ze standardem amerykańskim, bez ryzyka przeciążenia styków.
• 2P+Z (2 bieguny + uziemienie): Zapewnia pełną ochronę przed porażeniem i kompatybilność z wtyczkami amerykańskimi wyposażonymi w bolec uziemiający.
• Zaciski śrubowe: Ułatwiają pewne i trwałe podłączenie przewodów o przekroju dobranym do prądu, bez konieczności stosowania narzędzi specjalistycznych.
• Szerokość 2 modułów (system modułowy): Umożliwia łatwą integrację z ramkami i uchwytami serii Mosaic, pozwalając na elastyczne projektowanie instalacji w puszkach lub rozdzielnicach.
• Kolor biały: Uniwersalny wygląd pasujący do większości wnętrz, łatwy do czyszczenia i odporny na żółknięcie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dotyczących gniazd wtyczkowych i posiada oznaczenie CE. Zgodność ze standardami DIN gwarantuje kompatybilność mechaniczną z dedykowanymi ramkami i uchwytami systemu Mosaic.

Zastosowanie

Gniazdo przeznaczone jest do montażu w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych, wymagających standardu amerykańskiego. Stosowane jako element osprzętu modułowego w puszkach lub na szynach (z odpowiednią podstawą).

• Zasilanie urządzeń z wtyczką amerykańską (np. komputery, monitory, sprzęt AGD) w obiektach wyposażonych w instalację 127 V.
• Tworzenie punktów zasilania w systemach sterowania i automatyki budynkowej (jako gniazdo serwisowe lub zasilanie paneli).
• Montaż w rozdzielnicach modułowych jako gniazdo dla urządzeń przenośnych wykorzystywanych przez personel techniczny.
• Instalacja w pokojach hotelowych, serwerowniach i przestrzeniach coworkingowych wymagających uniwersalnych gniazd US.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Mechanizm należy umieścić w dedykowanym uchwycie i ramce systemu Mosaic (nie wchodzą w skład zestawu). Przewody podłączyć do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu 15 A zgodnie z obowiązującymi normami instalacyjnymi.

FAQ

• Czy gniazdo jest kompletne – mogę je zamontować bezpośrednio w puszce? Mechanizm wymaga użycia uchwytu uniwersalnego oraz ramki z serii Mosaic (sprzedawane osobno). Samo gniazdo stanowi wkład wewnętrzny.
• Jaki stopień ochrony IP ma ten produkt? Producent nie podaje konkretnego stopnia ochrony – typowo dla mechanizmów montowanych w suchych pomieszczeniach przyjmuje się IP20, jednak ostateczny stopień zależy od zastosowanej ramki i sposobu montażu.
• Czy zaciski śrubowe umożliwiają podłączenie przewodów linkowych? Tak, zaciski śrubowe są przystosowane do przewodów sztywnych i linkowych po uprzednim zaciśnięciu tulejek (zalecane dla linki).
