Gniazdo pojedyncze 2P bez ramki, brąz | EPH3000169 Schneider Electric

Opis i Kluczowe Cechy

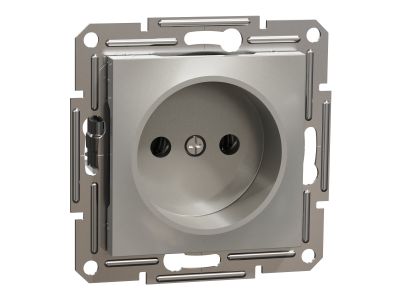

Gniazdo pojedyncze 2P (bez uziemienia) w kolorze brązowym, marki Schneider Electricder Electric, serii Asfora, symbol EPH3000169. Przeznaczone do instalacji w puszkach natynkowych lub podtynkowych, z możliwością stosowania w ramkach wielokrotnych. Długie, solidne pazury utrzymywane metalowymi prowadnicami gwarantują pewny montaż i zapobiegają obracaniu się mechanizmu podczas dokręcania. Zaciski umieszczone w jednej linii ułatwiają uporządkowane ułożenie przewodów, redukując efekt prężenia kabli. Zwarta zabudowa mechanizmu minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem i uniemożliwia wypadanie części nawet przy całkowitym odkręceniu śrub.

• Kompaktowa budowa: Solidna ramka montażowa z galwanizowanego metalu z nacięciami ułatwiającymi pozycjonowanie – przyspiesza montaż i zapewnia stabilność.
• Zaciski w jednej linii: Czytelnie oznaczone zaciski umożliwiają szybkie i estetyczne podłączenie przewodów, zmniejszając ryzyko pomyłki i ułatwiając późniejsze serwisowanie.
• Metalowe prowadnice pazurów: Długie pazury utrzymywane w pozycji pionowej zapobiegają ich przekrzywieniu, co zwiększa bezpieczeństwo mocowania w puszce.
• Ochrona przed wypadaniem: Mechanizm zaprojektowany tak, by elementy nie wypadały nawet przy całkowitym poluzowaniu śrub – wysoki poziom bezpieczeństwa użytkowania.
• Uniwersalność kolorystyczna: Gniazdo dostępne w sześciu kolorach (biały, kremowy, aluminium, stal, brąz, antracyt), co umożliwia tworzenie do 36 kombinacji w ramach serii Asfora.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z restrykcyjnymi procedurami jakości Schneider Electricder Electric, gwarantującymi niezawodność w codziennej eksploatacji.

Zastosowanie

Gniazdo bez uziemienia (2P) przeznaczone do obwodów, w których ochrona przeciwporażeniowa jest realizowana innymi metodami (np. wyłączniki różnicowoprądowe, separacja) lub dla urządzeń klasy II. Idealne do instalacji w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej, gdzie nie jest wymagany styk ochronny PE.

• Zasilanie odbiorników bez uziemienia (np. lamp, małych urządzeń AGD, ładowarek).
• Instalacje w obiektach z istniejącą instalacją dwuprzewodową (L+N).
• Punkty dostępowe w ciągach gniazd wielokrotnych (ramki 2-, 3-, 4-modułowe).
• Zastosowania w automatyce budynkowej, gdzie sterowanie odbywa się poprzez odłączanie fazy i neutralnego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo mocować w puszce instalacyjnej (Ø min. 60 mm) za pomocą dołączonych pazurów lub wkrętów. Zaciski przeznaczone dla przewodów o przekroju 1,5–2,5 mm² – moment dokręcania zgodny z instrukcją producenta. Podczas montażu należy zwrócić uwagę na prawidłowe ułożenie prowadnic pazurów w pionie. Po podłączeniu przewodów zamknąć mechanizm w ramce (ramka nie jest dołączona – należy dokupić ramkę serii Asfora w wybranym kolorze). Przed załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Czy gniazdo jest wyposażone w styk ochronny (uziemienie)? Nie, to gniazdo 2P bez uziemienia – stosowane w obwodach, gdzie przewód ochronny PE nie jest wymagany.
• Czy do tego gniazda potrzebna jest ramka? Tak, mechanizm nie zawiera ramki. Należy dokupić ramkę pojedynczą lub wielokrotną z serii Asfora (dostępne kolory zgodne z opisem).
• Jaki jest stopień ochrony mechanizmu? Producent nie podaje klasy IP – standardowo dla gniazd montowanych w puszkach przyjmuje się IP20 po zamontowaniu ramki, ale ostateczny stopień ochrony zależy od użytej ramki i zabudowy.
