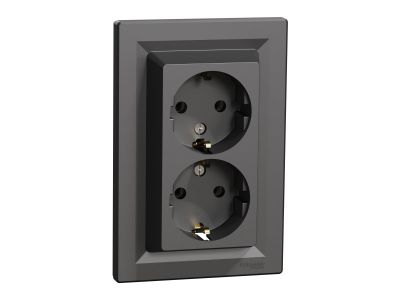

Gniazdo podwójne SCHUKO, antracyt | EPH9900171 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo podwójne SCHUKO w kolorze antracyt, oznaczone symbolem EPH9900171, należy do serii Asfora marki Schneider Electricder Electric. Zostało zaprojektowane z myślą o wygodnym i bezpiecznym montażu – długie pazury utrzymywane przez metalowe prowadnice pozostają w pozycji pionowej, co zwiększa pewność mocowania w puszce instalacyjnej. Czytelnie oznaczone zaciski umieszczone w jednej linii ułatwiają prowadzenie przewodów i zmniejszają efekt ich prężenia, a zwarta zabudowa mechanizmu minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem.

• Metalowe prowadnice pazurów: utrzymują pazury w pozycji pionowej, co ułatwia montaż w puszce i zwiększa bezpieczeństwo mocowania.
• Zaciski w jednej linii z czytelnym oznaczeniem: upraszczają okablowanie i zapobiegają niepożądanemu naprężaniu przewodów przy wsuwaniu mechanizmu do puszki.
• Zwarta i solidna zabudowa mechanizmu: minimalizuje ryzyko przypadkowego kontaktu z częściami pod napięciem, a elementy nie wypadają nawet przy całkowitym odkręceniu śrub zacisków.
• Ramka montażowa z galwanizowanego metalu: posiada nacięcia ułatwiające pozycjonowanie w puszce, co przyspiesza i precyzuje montaż.
• Możliwość montażu w ramkach wielokrotnych: gniazdo można łączyć z innymi elementami serii Asfora, tworząc spójne zestawy w różnych konfiguracjach kolorystycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących gniazd wtyczkowych oraz posiada oznaczenie CE. Montaż i eksploatacja zgodne z przeznaczeniem zapewniają bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo podwójne SCHUKO serii Asfora przeznaczone jest do montażu w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej. Dzięki eleganckiej antracytowej barwie pasuje do nowoczesnych wnętrz.

• Zasilanie urządzeń domowych i biurowych z wtyczką SCHUKO (z bolcem ochronnym).
• Instalacja w systemach ramek wielokrotnych – tworzenie zestawów łączników i gniazd w wybranym kolorze.
• Stosowanie w pomieszczeniach wymagających spójnego designu (kuchnie, salony, hotele).
• Wymiana lub rozbudowa istniejących obwodów gniazd wtyczkowych w budynkach.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo przeznaczone jest do montażu w puszce instalacyjnej o standardowej głębokości – pazury mocuje się przez dokręcanie śrub. Przekrój przewodów należy dobrać do spodziewanego obciążenia zgodnie z obowiązującymi przepisami. Przed wsunięciem mechanizmu do puszki upewnij się, że izolacja przewodów nie jest uszkodzona, a końcówki są prawidłowo osadzone w zaciskach. W przypadku montażu w ramce wielokrotnej postępuj zgodnie z instrukcją producenta ramki.

FAQ

• Czy gniazdo jest wyposażone w podświetlenie? Nie, produkt nie posiada podświetlenia – jest to standardowe gniazdo SCHUKO bez wbudowanej diody sygnalizacyjnej.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie deklaruje konkretnego stopnia IP – urządzenie jest przeznaczone do instalacji wewnątrz pomieszczeń suchych (typowy stopień ochrony dla gniazd natynkowych/podtynkowych w takich warunkach to IP20).
• Czy gniazdo można stosować w obwodach z uziemieniem? Tak, gniazdo typu SCHUKO jest przystosowane do współpracy z wtyczkami wyposażonymi w bolec ochronny – zapewnia połączenie przewodu ochronnego (PE).
