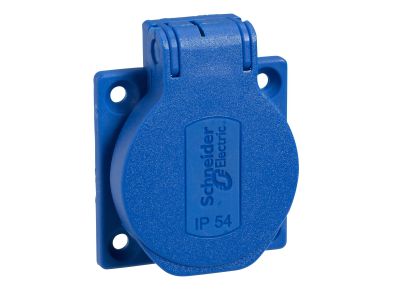

Gniazdo p/t PK 2P+PE 10/16A, 250V francuskie IP54, niebieskie , Kaedra | PKN51B Schneider Electric

Opis i Kluczowe Cechy

Gniazdo podtynkowe PKN51B z serii Kaedra to model 2-biegunowy z uziemieniem (2P+PE) przeznaczony do pracy w sieci prądu przemiennego o napięciu 250 V i prądzie znamionowym 16 A. Dzięki stopniowi ochrony IP54 oraz kompaktowemu formatowi 50×50 mm sprawdza się w instalacjach, gdzie wymagana jest ochrona przed pyłem i bryzgami wody, a jednocześnie liczy się estetyka montażu.

• Stopień ochrony IP54: Gwarantuje odporność na wnikanie pyłu oraz zachlapania wodą, co umożliwia instalację w pomieszczeniach wilgotnych, takich jak łazienki, kuchnie czy tarasy.
• Prąd znamionowy 16 A / napięcie 250 V: Pozwala bezpiecznie zasilać odbiorniki o mocy do 3680 W (przy 230 V), bez ryzyka przeciążenia i przegrzania styków.
• Francuski system uziemienia (gniazdo typu E): Zapewnia kompatybilność z wtyczkami francuskimi oraz większością urządzeń gospodarstwa domowego wyposażonych w bolec uziemiający.
• Kolor niebieski: Ułatwia szybką identyfikację w instalacji, np. dla obwodów wymagających szczególnego oznaczenia lub dedykowanych do konkretnych grup urządzeń.
• Obudowa 50×50 mm podtynkowa: Pozwala na estetyczne zatopienie gniazda w ścianie, kompatybilne z typowymi puszkami instalacyjnymi o rozstawie 60 mm.

Zgodność z Normami

Gniazdo PKN51B spełnia wymagania europejskich norm dotyczących gniazd wtyczkowych niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z obowiązującymi normami PN-EN oraz standardem DIN.

Zastosowanie

Gniazdo PKN51B przeznaczone jest do montażu podtynkowego w instalacjach mieszkaniowych, biurowych i obiektach użyteczności publicznej. Sprawdza się wszędzie tam, gdzie wymagany jest podwyższony stopień ochrony przed wilgocią i zapyleniem.

• Instalacje w łazienkach, kuchniach, pralniach – strefy narażone na zawilgocenie i zachlapanie.
• Zasilanie urządzeń na tarasach, balkonach, werandach – miejsca częściowo zadaszone, narażone na opady atmosferyczne.
• Pomieszczenia przemysłowe i warsztatowe, gdzie występuje pył (np. magazyny, hale produkcyjne).
• Obwody dedykowane do zasilania urządzeń z francuskimi wtyczkami w budynkach dostosowanych do standardu francuskiego.

Wskazówki Montażowe

Montaż gniazda PKN51B powinien być wykonywany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Gniazdo instaluje się w typowej puszce podtynkowej (Ø60 mm) przy użyciu wkrętów rozporowych. Do zacisków przyłączeniowych doprowadź przewody o przekroju dostosowanym do obciążenia – maksymalnie 2,5 mm². Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź działanie oraz ciągłość przewodu ochronnego PE.

FAQ

• Czy gniazdo PKN51B jest odporne na zachlapanie wodą? Tak, stopień ochrony IP54 oznacza, że gniazdo jest chronione przed pyłem (pyłoszczelność) oraz przed bryzgami wody z dowolnego kierunku. Można je bezpiecznie instalować w pomieszczeniach wilgotnych i strefach 2-3 w łazience.
• Jaki typ wtyczki pasuje do tego gniazda? Gniazdo wykonane jest w systemie francuskim (typ E) z bocznym bolcem uziemiającym. Pasują do niego wszystkie wtyczki z bolcem uziemiającym zgodnym z normą francuską oraz wtyczki typu C (bez uziemienia) – w takim przypadku uziemienie pozostanie niepodłączone.
• Jaki jest prąd znamionowy gniazda? Prąd znamionowy wynosi 10/16 A (dopuszczalny prąd ciągły 16 A). Oznacza to, że gniazdo może bezpiecznie obciążać odbiorniki o łącznej mocy do 3680 W przy napięciu 230 V (lub do 4000 W przy 250 V). Nie należy przekraczać tych wartości, aby uniknąć przegrzania styków.
