Gniazdo ochronnika VSPC BASE 1CL | 8924730000 Weidmuller

Opis i Kluczowe Cechy

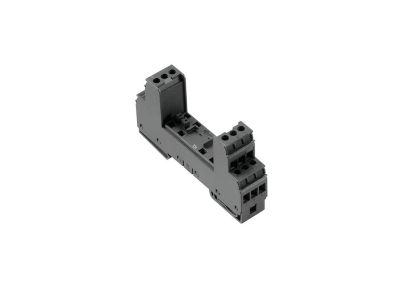

Gniazdo ochronnika VSPC BASE 1CL (symbol 8924730000) to element bazowy przeznaczony do współpracy z ogranicznikami wtykowymi rodziny VSPC. Dzięki wbudowanej nóżce PE w cokole neutralnym dla impedancji bezpiecznie odprowadza prądy udarowe do 20 kA (8/20 µs) oraz 2,5 kA (10/350 µs) do przewodu ochronnego PE. Złącze żeńskie umożliwia szybki montaż wkładek ochronnych w standardowej rozdzielnicy modułowej.

• Wbudowana nóżka PE: zapewnia bezpieczne i neutralne dla impedancji odprowadzenie prądów udarowych do przewodu ochronnego, minimalizując ryzyko przepięć.
• Prąd udarowy 20 kA (8/20 µs): skuteczna ochrona instalacji przed typowymi przepięciami atmosferycznymi i łączeniowymi.
• Prąd udarowy 2,5 kA (10/350 µs): odporność na przepięcia o charakterze bezpośredniego wyładowania – podwyższone bezpieczeństwo obiektów.
• Złącze żeńskie: umożliwia łatwe i powtarzalne wtykane wkładek ochronnych VSPC bez użycia narzędzi.
• Cokół neutralny dla impedancji: konstrukcja nie wprowadza dodatkowych impedancji w ścieżce prądu udarowego, co zapewnia stabilną charakterystykę ochrony.

Zgodność z Normami

Produkt posiada certyfikat CE i jest zgodny z europejskimi normami bezpieczeństwa dla urządzeń ochrony przepięciowej. Zastosowane rozwiązania oparte na standardzie DIN umożliwiają montaż w popularnych rozdzielnicach modułowych.

Zastosowanie

Gniazdo ochronnika VSPC BASE 1CL przeznaczone jest do zabudowy w rozdzielnicach elektrycznych jako podstawa dla wtykowych ograniczników przepięć. Służy do ochrony odbiorników w instalacjach niskiego napięcia przed skutkami przepięć.

• Ochrona domowych i przemysłowych rozdzielnic głównych przed przepięciami atmosferycznymi.
• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych oraz sterowników PLC przed przepięciami łączeniowymi.
• Stosowanie w systemach automatyki budynkowej oraz instalacjach fotowoltaicznych (w zależności od wymagań projektu).
• Współpraca z wkładkami ochronnymi serii VSPC w celu rozbudowy o dodatkowe stopnie ochrony (Typ 1, 2, 3).

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji i upewnij się, że nie może zostać przypadkowo załączone. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną producenta. Po instalacji sprawdź poprawność połączenia z przewodem ochronnym PE.

FAQ

• Czy gniazdo VSPC BASE 1CL posiada podświetlenie lub diodę LED? Nie, produkt jest elementem bazowym bez wbudowanego podświetlenia. Sygnalizacja stanu pracy jest zapewniana przez wkładkę ochronną (opcjonalnie).
• Jaki jest stopień ochrony IP urządzenia? Producent nie podaje konkretnego stopnia IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy w suchym pomieszczeniu. Dla typowej aparatury modułowej w obudowie przyjmuje się ochronę co najmniej IP20.
• Czy to gniazdo ma własne styki przełączające? Nie, VSPC BASE 1CL jest gniazdem ochronnika, które nie zawiera styków przełączających – służy wyłącznie jako podstawa dla wtykowych wkładek ochronnych.
