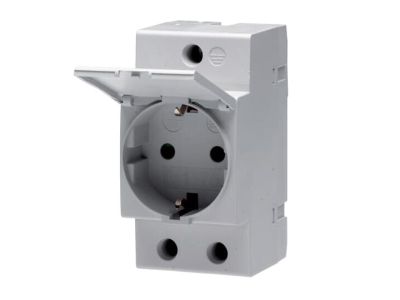

Gniazdo na szynę 16A 250V AC, pro M compact, M1175-C | 2CSM211000R0721 ABB

Alternatywny kod produktu: 2CSM211000R0721

Opis i Kluczowe Cechy

Gniazdo modułowe M1175-C (symbol 2CSM211000R0721) o prądzie znamionowym 16A i napięciu 250V AC przeznaczone do montażu na szynie TH35 to niezbędny element w cywilnych i przemysłowych rozdzielnicach elektrycznych. Wyposażone w pokrowiec ochronny, zapewnia bezpieczeństwo połączeń oraz ochronę przed kurzem i przypadkowym dotykiem. Kompaktowa konstrukcja umożliwia montaż w standardowych szafach sterowniczych i tablicach rozdzielczych.

• Prąd znamionowy 16A: Zapewnia stabilne zasilanie urządzeń o średnim poborze mocy, takich jak narzędzia ręczne, oświetlenie czy małe urządzenia przemysłowe.
• Napięcie 250V AC: Standardowe napięcie sieciowe w instalacjach jednofazowych, kompatybilne z większością odbiorników.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych – dopasowanie do standardowych profili montażowych.
• Pokrowiec ochronny: Zabezpiecza gniazdo przed kurzem, wilgocią i przypadkowym dotykiem, przedłużając żywotność połączeń.
• Kompaktowa konstrukcja „pro M compact”: Oszczędza miejsce w szafach sterowniczych przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Gniazdo spełnia wymagania norm PN-EN 60998-2-1 oraz PN-EN 60898-1, zapewniając bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Posiada deklarację zgodności CE.

Zastosowanie

Modułowe gniazdo M1175-C znajduje zastosowanie wszędzie tam, gdzie wymagane jest elastyczne i bezpieczne podłączenie odbiorników w rozdzielnicach elektrycznych.

• Podłączanie narzędzi elektronicznych i elektrycznych w warsztatach i halach produkcyjnych.
• Zasilanie oświetlenia awaryjnego i systemów sygnalizacji w budynkach użyteczności publicznej.
• Montaż w tablicach rozdzielczych domowych i przemysłowych do zasilania dodatkowych obwodów.
• Stosowanie w szafach sterowniczych maszyn przemysłowych jako punkt zasilania dla układów sterowania.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Gniazdo należy zamontować na szynie TH35, upewniając się, że jest odpowiednio wypoziomowane. Po zamontowaniu należy podłączyć przewody fazowy, neutralny i ochronny zgodnie z oznaczeniami na gnieździe (L, N, PE). Pokrowiec ochronny należy założyć po zakończeniu podłączeń. Przy dokręcaniu śrub należy stosować odpowiedni moment siły, aby nie uszkodzić mechanizmu.

FAQ

• Czy gniazdo posiada zabezpieczenie przeciwprzepięciowe? W standardowym wyposażeniu nie posiada zabezpieczenia przeciwprzepięciowego. W przypadku potrzeby ochrony przed przepięciami należy zastosować dodatkowe rozwiązania zewnętrzne.
• Jaki jest zakres temperatur pracy gniazda? Zakres temperatur pracy nie został określony w danych produktu. Zaleca się stosowanie w środowiskach zgodnych z typowymi warunkami pracy rozdzielnic elektrycznych.
• Czy gniazdo jest kompatybilne z innymi modułami serii pro M compact? Tak, gniazdo M1175-C zostało zaprojektowane do współpracy z innymi modułami systemu „pro M compact” w ramach standardowej szyny TH35.
