Gniazdo MOSAIC GN 4X2P+Z podłączenie przez zaciski wutomatyczne 8 modułów białe 16A-250V | 077144L Legrand

Opis i Kluczowe Cechy

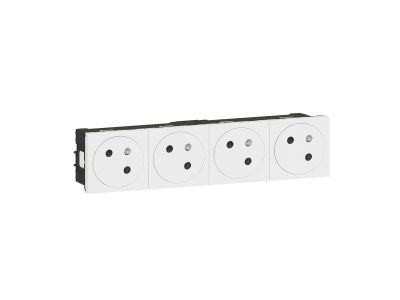

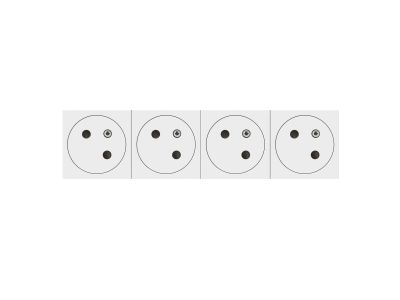

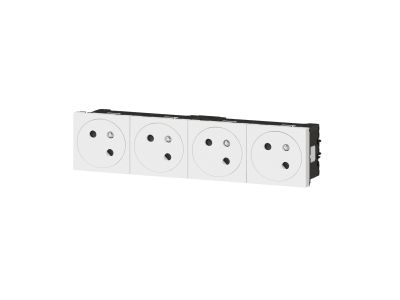

Gniazdo MOSAIC GN 4X2P+Z w kolorze białym to mechanizm o szerokości 8 modułów, wyposażony w cztery gniazda 2P+Z 16A-250V z zaciskami automatycznymi. Przekręcone pod kątem 45° gniazda ułatwiają podłączanie wtyczek pod kątem, minimalizując ryzyko przypadkowego wyciągnięcia wtyczki. Mechanizm zaprojektowany do współpracy z ramkami uniwersalnymi, puszkami podtynkowymi, natynkowymi i innymi systemami instalacyjnymi MOSAIC.

• 4 gniazda 2P+Z 16A-250V: Standardowe parametry dla gniazd ogólnego przeznaczenia, kompatybilne z większością urządzeń jednofazowych w gospodarstwie domowym i biurze.
• Zaciski automatyczne: Szybkie i pewne połączenie przewodów – wystarczy wsunąć drut, co skraca czas montażu i redukuje ryzyko zwarcia spowodowanego nieprawidłowym dokręceniem.
• Przekręcenie gniazd o 45°: Ułatwia podłączanie wtyczek pod kątem, poprawia ergonomię użytkowania i wydłuża żywotność gniazd dzięki równomiernemu obciążeniu styków.
• Szerokość 8 modułów: Kompatybilny z szeroką gamą ramek, puszek i systemów instalacyjnych MOSAIC – idealne rozwiązanie do rozdzielnic, bloków zasilających i kolumn dystrybucyjnych.
• Kolor biały: Estetyczny wygląd, jednolity z większością aparatury modułowej i osprzętu instalacyjnego.

Zgodność z Normami

Gniazdo spełnia wymogi normy PN-EN 60884-1 dla gniazd wtykowych do użytku domowego i podobnego. Posiada deklarację zgodności CE oraz spełnia wymagania dyrektywy niskonapięciowej LVD 2014/35/EU.

Zastosowanie

Gniazdo MOSAIC GN 4X2P+Z przeznaczone jest do stosowania w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest wysoka gęstość montażu i elastyczność konfiguracji.

• Rozdzielnice mieszkaniowe i biurowe – jako punkt zasilania dla urządzeń biurowych, oświetlenia i małego osprzętu.
• Bloki zasilające i kolumny dystrybucyjne – w biurowcach, centrach handlowych i budynkach użyteczności publicznej.
• Systemy instalacyjne MOSAIC – w puszkach podtynkowych, natynkowych, podłogowych i kanałach DLP.
• Instalacje przemysłowe – jako punkt zasilania dla narzędzi ręcznych i urządzeń o niewielkim poborze mocy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Mechanizm montować w puszce instalacyjnej, ramce lub systemie MOSAIC, zapewniając odpowiednią przestrzeń dla podłączonych przewodów. Zaciski automatyczne umożliwiają szybkie podłączenie: przewód należy wsunąć do otworu zacisku, a automatyczne mechanizmy zaciskowe zapewnią pewne połączenie. Unikać nadmiernego zginania przewodów i zapewnić odpowiedni luz dla późniejszego montażu ramki. Po zamontowaniu ramki sprawdzić stabilność mechaniczną i brak luzów.

FAQ

• Czy gniazda są kompatybilne z ramkami innych producentów? Gniazdo MOSAIC GN 4X2P+Z jest zaprojektowane do współpracy z systemem MOSAIC i dedykowanymi ramkami tego systemu. Kompatybilność z ramkami innych producentów nie jest gwarantowana.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski automatyczne umożliwiają podłączanie przewodów o przekroju do 2,5 mm². Dokładne parametry znajdują się w dokumentacji technicznej systemu MOSAIC.
• Czy gniazdo nadaje się do instalacji na zewnątrz? Gniazdo przeznaczone jest do stosowania wewnątrz suchych pomieszczeń. Do instalacji zewnętrznych należy stosować odpowiednie obudowy o podwyższonym stopniu ochrony IP.
