Gniazdo modułowe iPC 2P+E 16A 250VAC NFC 15100 standard francuski, Acti 9 | A9A15306 Schneider Electric

Opis i Kluczowe Cechy

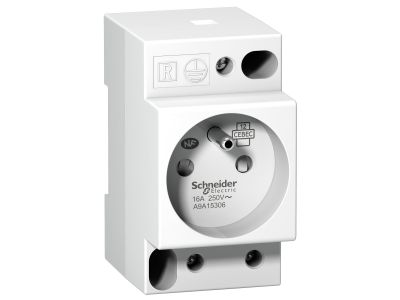

Gniazdo modułowe iPC o numerze katalogowym A9A15306 to profesjonalny komponent z serii Acti 9 od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane z myślą o zapewnieniu bezpiecznego i wygodnego punktu poboru energii elektrycznej bezpośrednio wewnątrz rozdzielnic niskiego napięcia. Gniazdo posiada konfigurację styków 2P+E (dwubiegunowe z uziemieniem) i jest wykonane w standardzie francuskim (NFC), co charakteryzuje się obecnością bolca uziemiającego. Prąd znamionowy urządzenia wynosi 16 A przy napięciu roboczym 250 V AC, co pozwala na podłączenie standardowych elektronarzędzi, urządzeń pomiarowych czy oświetlenia serwisowego bezpośrednio w szafie sterowniczej.

• Prąd znamionowy: 16 A umożliwia zasilanie urządzeń o znacznej mocy bez ryzyka przegrzania styków.
• Napięcie znamionowe: 250 V AC, optymalne dla standardowych instalacji jednofazowych.
• Szerokość w modułach: Kompaktowa obudowa zajmuje jedynie 2,5 modułu (45 mm), co pozwala na oszczędność miejsca na szynie montażowej.
• Trwałość: Wysoka jakość materiałów izolacyjnych gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami. Gniazdo iPC zostało zaprojektowane zgodnie z normą NFC 61-314, która definiuje standardy dla gniazd i wtyczek do użytku domowego i podobnego w systemie francuskim. Dzięki przynależności do rodziny Acti 9, urządzenie przechodzi rygorystyczne testy wytrzymałościowe, co zapewnia pełną kompatybilność z innymi aparatami modułowymi Schneider Electric oraz gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Gniazdo modułowe iPC znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest dostęp do zasilania wewnątrz obudowy rozdzielczej. Jest to rozwiązanie dedykowane dla:

• Rozdzielnic przemysłowych: Umożliwia podłączenie laptopów serwisowych podczas programowania sterowników PLC lub diagnostyki systemów automatyki.
• Szaf sterowniczych: Pozwala na zasilanie modemów, routerów oraz oświetlenia tymczasowego podczas prac konserwacyjnych.
• Budownictwa komercyjnego: Idealne do montażu w tablicach piętrowych w celu zapewnienia punktu technicznego dla ekip sprzątających lub serwisowych.

Wskazówki Montażowe

Montaż gniazda iPC 2P+E jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na wsporniku montażowym TH35 (szyna DIN). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Mocowanie: Urządzenie należy pewnie zatrzasnąć na szynie TH35, upewniając się, że blokady trzymają stabilnie aparat.
• Okablowanie: Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do obciążenia 16 A. Zaciski śrubowe zapewniają trwałe połączenie elektryczne.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury.
• Bezpieczeństwo: Przed przystąpieniem do montażu należy bezwzględnie odłączyć napięcie w obwodzie zasilającym.

FAQ

• Czy gniazdo posiada przesłony torów prądowych? Tak, gniazda w standardzie NFC są projektowane z myślą o bezpieczeństwie, co obejmuje ochronę przed przypadkowym dotykiem elementów pod napięciem.
• Czy gniazdo iPC zajmuje dużo miejsca w rozdzielnicy? Urządzenie ma szerokość 45 mm, co odpowiada 2,5 modułu o szerokości 18 mm każdy.
• Czy można je zamontować w zwykłej puszce podtynkowej? Nie, jest to gniazdo modułowe przeznaczone wyłącznie do montażu na szynie DIN (TH35) wewnątrz obudów i rozdzielnic.
