Gniazdo modułowe 5TE6 2P+PE SCHUKO, 230V 16A, żółte, DIN VDE 0620-1 | 5TE6810 Siemens

Alternatywny kod produktu: 5TE6810

Opis i Kluczowe Cechy

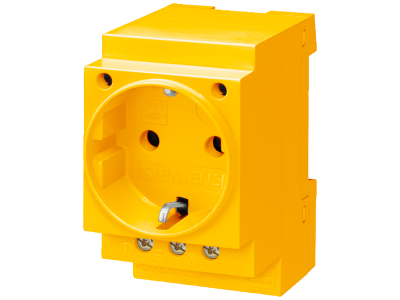

Gniazdo modułowe Siemens 5TE6810 to gniazdo wtykowe Schuko (2P+PE) o napięciu znamionowym 230 V AC i prądzie znamionowym 16 A. Żółta obudowa ułatwia szybką identyfikację dedykowanych obwodów w rozdzielnicy. Gniazdo przeznaczone jest do montażu na szynie DIN w szafach sterowniczych i rozdzielnicach modułowych.

• Napięcie znamionowe 230 V AC i prąd znamionowy 16 A: umożliwia bezpieczne zasilanie urządzeń o mocy do 3680 W bez ryzyka przeciążenia styków gniazda.
• Gniazdo Schuko 2P+PE (L+N+PE): kompatybilne ze standardowymi wtykami CEE 7/7, zapewnia ochronę przeciwporażeniową dzięki bolcowi ochronnemu.
• Żółty kolor obudowy: ułatwia szybką identyfikację dedykowanych obwodów, np. zasilania awaryjnego, UPS lub agregatów prądotwórczych.
• Montaż na szynie DIN (TH35): prosta i pewna instalacja w rozdzielnicach modułowych, oszczędność miejsca i czasu.
• Zgodność z normą DIN VDE 0620-1: gwarancja bezpieczeństwa i jakości zgodnie z wymaganiami dla gniazd wtykowych w instalacjach niskiego napięcia.

Zgodność z Normami

Gniazdo modułowe 5TE6810 jest zgodne z normą DIN VDE 0620-1, która określa wymagania dla gniazd wtykowych stosowanych w instalacjach elektrycznych niskiego napięcia. Produkt posiada certyfikat CE.

Zastosowanie

Gniazdo modułowe Siemens 5TE6810 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do zasilania urządzeń przenośnych i stacjonarnych.

• Zasilanie narzędzi i urządzeń serwisowych wewnątrz szaf sterowniczych – gniazdo montowane w rozdzielnicy umożliwia podłączenie sprzętu bez otwierania głównego obwodu.
• Dedykowane obwody zasilania awaryjnego (UPS) – żółty kolor pozwala na jednoznaczne oznakowanie torów z zasilaniem rezerwowym.
• Zasilanie urządzeń pomiarowych i diagnostycznych w rozdzielnicach przemysłowych – stały dostęp do napięcia 230 V AC dla celów serwisowych.
• Tworzenie punktów zasilania 230 V wewnątrz rozdzielnic dla potrzeb automatyki, sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż gniazda modułowego 5TE6810 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Gniazdo montuje się na szynie DIN TH35. Przewody należy podłączyć zgodnie z oznaczeniami: L (faza), N (neutralny), PE (ochronny) – przekrój przewodów dobrany do prądu znamionowego 16 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić prawidłowość połączeń i brak napięcia na obudowie.

FAQ

• Czy gniazdo modułowe 5TE6810 ma podświetlenie LED? Nie, zgodnie z danymi katalogowymi gniazdo nie posiada wbudowanego podświetlenia. To standardowe gniazdo Schuko przeznaczone do montażu w rozdzielnicach.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie deklaruje stopnia ochrony IP dla samego gniazda. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, a ostateczny stopień ochrony zapewnia obudowa rozdzielnicy.
• Czy gniazdo można stosować w obwodach trójfazowych? Gniazdo jest jednofazowe (L+N+PE) przeznaczone do zasilania urządzeń z wtykiem Schuko. Do obwodów trójfazowych należy stosować gniazda trójfazowe (np. 5-pinowe).
