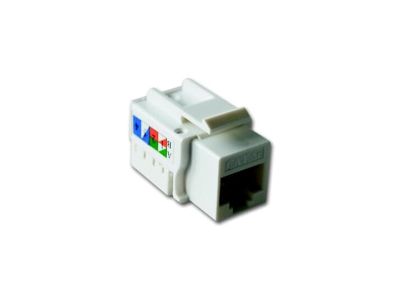

Gniazdo Modular Jack kat. 5E 0211/11-507 | 2CKA000225A0153 ABB

Alternatywny kod produktu: 2CKA000225A0153

Opis i Kluczowe Cechy

Gniazdo Modular Jack kategorii 5E (symbol 2CKA000225A0153) to wysokiej jakości element do zabudowy w pokrywach serii 2561-xxx, 2561-02-xxx oraz wkładkach 1812, 1866 i 1867. Przeznaczone do pracy z przewodami miedzianymi o przekroju od 0,12 mm² (AWG 26) do 0,35 mm² (AWG 22), zapewnia niezawodne połączenia w instalacjach strukturalnych.

• Kategoria 5E: Gwarantuje transmisję danych z prędkością do 100 MHz, spełniając wymagania nowoczesnych sieci LAN i systemów teleinformatycznych.
• Zabudowa w pokrywach i wkładkach: Kompatybilne z szeroką gamą standardowych osprzętów modułowych, ułatwiające montaż w rozdzielnicach, szafach i panelach.
• Przewody 0,12–0,35 mm²: Obsługa cienkich przewodów miedzianych, idealne do sieci strukturalnych i instalacji niskonapięciowych.
• Wytrzymała konstrukcja: Odporność na wielokrotne wciskanie wtyków RJ45, minimalizująca ryzyko uszkodzeń mechanicznych.
• Niskie straty sygnału: Zoptymalizowana ścieżka sygnałowa zapewnia wysoką jakość transmisji nawet w długich kablach.

Zgodność z Normami

Gniazdo spełnia wymagania normy PN-EN 60603-7-2 (kategoria 5E) oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada znak CE, potwierdzający zgodność z obowiązującymi standardami.

Zastosowanie

Gniazdo Modular Jack kat. 5E znajduje zastosowanie w instalacjach sieciowych, telekomunikacyjnych i automatyce przemysłowej, gdzie wymagana jest wysoka jakość przesyłu danych.

• Budowa sieci LAN w biurach, serwerowniach i centrach danych.
• Instalacje telekomunikacyjne w budynkach mieszkalnych i komercyjnych.
• Systemy automatyki przemysłowej wymagające niezawodnych połączeń Ethernet.
• Modyfikacje istniejących instalacji strukturalnych przez wymianę wkładek na wyższe kategorie.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Gniazdo wciskane jest w pokrywę lub wkładkę za pomocą dedykowanego narzędzia (np. zaciskarki do modułów). Podczas montażu należy zachować odpowiedni promień gięcia przewodów i unikać nadmiernego naprężania żył. Po zamontowaniu zaleca się przetestowanie połączenia testerem okablowania strukturalnego.

FAQ

• Czy gniazdo jest kompatybilne z innymi standardami niż 5E? Gniazdo zaprojektowane jest zgodnie z kategorią 5E, co gwarantuje kompatybilność z niższymi kategoriami (np. 5 lub 3), ale nie zapewnia pełnej wydajności standardu 6 lub wyższego.
• Jakie narzędzie jest potrzebne do montażu? Do montażu wymagane jest specjalistyczne narzędzie do wciskania modułów (np. zaciskarka z przystawką do RJ45). Możliwy jest także montaż ręczny, jednak wymaga większej precyzji.
• Czy gniazdo może być stosowane na zewnątrz? Konstrukcja gniazda nie jest przystosowana do pracy w warunkach zewnętrznych – zaleca się stosowanie wyłącznie w suchych, wewnętrznych pomieszczeniach.
