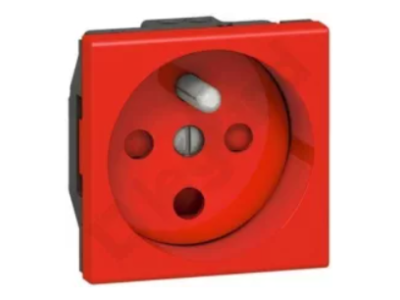

Gniazdo M45 2P+Z, 2 moduły, zaciski śrubowe | 278114L Legrand

Opis i Kluczowe Cechy

Gniazdo zasilające Legrand z serii Mosaic (M45) o numerze katalogowym 278114L to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach zasilania. Urządzenie charakteryzuje się konfiguracją styków 2P+Z (dwubiegunowe z uziemieniem), co zapewnia pełne bezpieczeństwo użytkowania odbiorników klasy I. Prąd znamionowy wynoszący 16 A przy napięciu 250 V~ pozwala na bezawaryjną pracę z urządzeniami o dużej mocy, typowymi dla środowisk biurowych i przemysłowych.

• Kolor Czerwony z Blokadą: Specjalna kolorystyka sygnalizuje przynależność do wydzielonej sieci zasilającej (np. zasilanie gwarantowane UPS), a mechaniczna blokada uniemożliwia przypadkowe podłączenie nieautoryzowanych odbiorników.
• Zaciski Śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwały styk elektryczny oraz odporność na poluzowanie pod wpływem drgań, co jest kluczowe w instalacjach stałych.
• Modułowość: Szerokość 2 modułów (45x45 mm) pozwala na łatwą integrację w standardowych ramkach, puszkach podłogowych oraz kanałach elektroinstalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Spełnia wymagania w zakresie bezpieczeństwa pożarowego oraz wytrzymałości dielektrycznej. Materiały użyte do produkcji mechanizmu charakteryzują się wysoką odpornością na temperaturę oraz udary mechaniczne, co potwierdzają certyfikaty zgodności z normami IEC oraz krajowymi przepisami dotyczącymi gniazd wtyczkowych do użytku domowego i podobnego.

Zastosowanie

Gniazdo Legrand 278114L znajduje szerokie zastosowanie w nowoczesnej infrastrukturze technicznej. Dzięki swojej uniwersalności montażowej, mechanizm ten jest idealnym rozwiązaniem dla:

• Systemów zasilania gwarantowanego: Identyfikacja obwodów UPS w serwerowniach i biurach.
• Kanałów kablowych DLP: Bezpośredni montaż w korytach osprzętowych bez konieczności stosowania dodatkowych adapterów.
• Puszek podłogowych i kolumn: Doskonałe do zasilania stanowisk pracy w systemach open space.
• Bloków zasilających i biurowych: Możliwość tworzenia wielomodułowych zestawów zasilających w estetycznych obudowach nablatowych.

Wskazówki Montażowe

Instalacja mechanizmu powinna być przeprowadzona przez wykwalifikowany personel. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Należy zdjąć izolację z przewodów na długość wskazaną przez producenta, aby zapewnić pełne osadzenie miedzi w zacisku śrubowym.
• Moment dokręcania: Śruby zaciskowe należy dokręcić z odpowiednią siłą, aby uniknąć przegrzewania się styku przy maksymalnym obciążeniu 16 A.
• Konfiguracja: Mechanizm wymaga doposażenia w uchwyt uniwersalny oraz ramkę maskującą z serii Mosaic, co pozwala na montaż podtynkowy lub natynkowy.
• Blokada: Należy upewnić się, że wtyczka posiada odpowiedni klucz (adapter), który zwalnia blokadę gniazda.

FAQ

1. Czy gniazdo można zamontować w zwykłej puszce fi 60?
Tak, pod warunkiem zastosowania odpowiedniego uchwytu montażowego (supportu) z serii Mosaic, który umożliwia przykręcenie mechanizmu do standardowej puszki podtynkowej.

2. Co oznacza funkcja "z blokadą" w tym modelu?
Oznacza to, że gniazdo posiada mechanizm uniemożliwiający włożenie standardowej wtyczki bez specjalnego klucza kodującego. Jest to zabezpieczenie stosowane w celu ochrony obwodów dedykowanych przed przeciążeniem przez przypadkowe urządzenia.

3. Czy gniazdo jest kompletne i gotowe do montażu?
Jest to sam mechanizm. Do pełnej instalacji należy dokupić uchwyt montażowy oraz ramkę zewnętrzną w wybranym kolorze lub standardzie.
