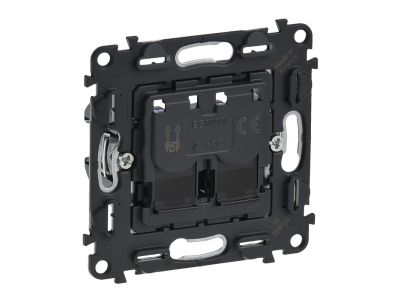

Gniazdo komputerowe podwójne RJ45 kat. 5e UTP, mechanizm, Valena Allure | 753041 Legrand

Opis i Kluczowe Cechy

Gniazdo komputerowe podwójne RJ45 kategorii 5e UTP z serii Valena Allure (symbol 753041) przeznaczone jest do instalacji w sieciach strukturalnych. Wyposażone w złącze LCS2 zintegrowanymi zaciskami umożliwia szybkie i pewne łączenie przewodów bez użycia narzędzi, co skraca czas montażu. Obsługuje przewody jednożyłowe AWG 22-26 oraz przewody wielożyłowe (AWG), a podwójne kodowanie kolorystyczne i schematy połączeń T568A/T568B ułatwiają poprawne okablowanie.

• Podwójne gniazdo RJ45 kat. 5e UTP: Dwa niezależne złącza w jednym module umożliwiają jednoczesne podłączenie dwóch urządzeń sieciowych, oszczędzając miejsce w puszce.
• Zintegrowane zaciski LCS2: Beznarzędziowe łączenie przewodów jednożyłowych (AWG 22-26) i wielożyłowych przyspiesza instalację i redukuje ryzyko błędów.
• Podwójne kodowanie kolorystyczne i schematy T568A/T568B: Ułatwia identyfikację żył i zapewnia zgodność z najpopularniejszymi standardami okablowania strukturalnego.
• Transparentna osłona przeciwpyłowa: Chroni styki przed kurzem i zabrudzeniami podczas eksploatacji, utrzymując niezawodność transmisji.
• Metalowy uchwyt montażowy; Możliwość montażu za pomocą pazurków lub wkrętów w standardowych puszkach instalacyjnych (zgodnie z tabelą doboru ramek Valena Allure).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Gniazdo zostało zaprojektowane zgodnie z obowiązującymi standardami branżowymi dla gniazd komunikacyjnych kategorii 5e, zapewniając poprawną transmisję danych w sieciach Ethernet do 100 MHz.

Zastosowanie

Gniazdo przeznaczone jest do budowy i rozbudowy sieci strukturalnych w budynkach mieszkalnych, biurowych oraz przemysłowych. Sprawdza się w instalacjach wymagających niezawodnego połączenia punktów abonenckich z szafą dystrybucyjną.

• Podłączanie komputerów stacjonarnych, laptopów i urządzeń peryferyjnych do sieci LAN.
• Punkty dostępowe sieci bezprzewodowej (Access Point) – zasilanie i transmisja danych w standardzie PoE (w zależności od jakości okablowania).
• Telefony IP oraz inne urządzenia korzystające z sieci Ethernet.
• Systemy automatyki budynkowej (np. sterowniki PLC, centrale alarmowe) wymagające łączności przewodowej.

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez wykwalifikowany personel (elektryk z uprawnieniami SEP lub instalator sieci strukturalnych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Gniazdo montuje się w puszce instalacyjnej (Ø 60 mm) za pomocą dołączonych pazurków lub wkrętów. Przewody należy przygotować zgodnie z instrukcją producenta – zachowaj odpowiednią długość izolacji i nie uszkodź żył. Po zwarciu w zaciskach LCS2 upewnij się, że przewody są trwale osadzone. Po montażu zamontuj ramkę i plakietkę z serii Valena Allure (zgodnie z tabelą doboru).

FAQ

• Czy gniazdo jest wyposażone w osłonę przeciwpyłową? Tak, gniazdo posiada transparentną osłonę przeciwpyłową, która chroni styki przed kurzem i zabrudzeniami, nie utrudniając jednocześnie dostępu do wtyku.
• Jakie przewody można podłączyć do złącza LCS2? Złącze przyjmuje przewody jednożyłowe o przekroju od AWG 22 do AWG 26 oraz przewody wielożyłowe (AWG) – szczegółowe dane podane są na opakowaniu produktu.
• Jaki standard okablowania obsługuje gniazdo? Gniazdo obsługuje standardy T568A i T568B – styki są oznaczone podwójnym kodem kolorystycznym oraz schematami połączeń, co umożliwia łatwą konfigurację w zależności od potrzeb instalacji.
