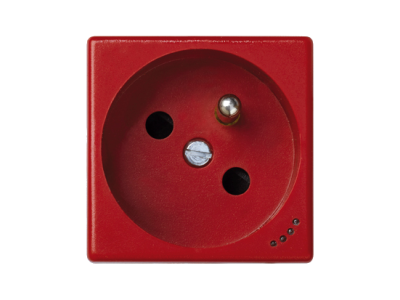

Gniazdo K45 z/u 16A/230V, ze wskaźnikiem zasilania, czerwony KL02/6 Simon Connect | KL02/6 Kontakt Simon

Alternatywny kod produktu: TSC-KL02-6

Opis i Kluczowe Cechy

Gniazdo K45 z/u Simon Connect (symbol KL02/6) to modułowe gniazdo wtykowe 16A/230V wyposażone we wskaźnik zasilania. Prąd znamionowy 16 A pozwala bezpiecznie zasilać odbiorniki o znacznym poborze mocy w standardowych obwodach jednofazowych. Czerwony wskaźnik LED wizualnie informuje o obecności napięcia, co ułatwia diagnostykę i zwiększa bezpieczeństwo użytkowania.

• Prąd znamionowy 16 A: umożliwia podłączenie urządzeń o łącznym obciążeniu do 3680 W (przy 230 V), zapewniając zapas bezpieczeństwa w instalacjach domowych i przemysłowych.
• Napięcie 230 V AC: dedykowane do standardowych sieci jednofazowych – kompatybilność z typową instalacją elektryczną w budynkach.
• Wskaźnik zasilania (czerwona dioda LED): sygnalizuje obecność napięcia w gnieździe, co przyspiesza lokalizację usterek i eliminuje zgadywanie przy pomiarach.
• Kolor czerwony: wyraźne oznaczenie ułatwia szybką identyfikację gniazda w rozdzielnicy, szczególnie w przypadku wielu podobnych modułów.
• Kompatybilność z serią Simon Connect: spójny design oraz łatwe łączenie z innymi elementami systemu (przyciski, przełączniki, łączniki).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących gniazd wtykowych stosowanych w rozdzielnicach modułowych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Gniazdo K45 Simon Connect sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne i sygnalizowane gniazdo zasilające w rozdzielnicy modułowej.

• Zasilanie urządzeń sterujących (sterowniki PLC, zasilacze, regulatory) w szafach sterowniczych.
• Podłączenie narzędzi lub sprzętu pomiarowego podczas serwisu – szybki dostęp do napięcia bez konieczności sięgania do gniazda ściennego.
• Wizualna sygnalizacja obecności napięcia w poszczególnych sekcjach rozdzielnicy – zwiększa bezpieczeństwo przy pracach konserwacyjnych.
• Automatyka budynkowa – do zasilania modułów wykonawczych i czujników w szafach sterujących.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A (zalecany min. 1,5 mm² Cu). Momenty dokręcania zacisków – stosować się do danych producenta. Po zamontowaniu sprawdzić działanie wskaźnika zasilania przy włączonym napięciu.

FAQ

• Jakiego koloru jest wskaźnik zasilania? Wskaźnik w gnieździe KL02/6 świeci na czerwono – informuje, że na gnieździe występuje napięcie 230 V AC.
• Czy gniazdo nadaje się do montażu w standardowej rozdzielnicy? Tak, produkt został zaprojektowany do montażu na szynie DIN TH35 i zajmuje jedną jednostkę modułową (szerokość 1 moduł – 17,5 mm).
• Czy można podłączyć odbiornik o mocy powyżej 3680 W? Nie. Gniazdo jest przystosowane do prądu 16 A, co przy napięciu 230 V daje maksymalną moc 3680 W. Przekroczenie grozi uszkodzeniem styków i pożarem.
