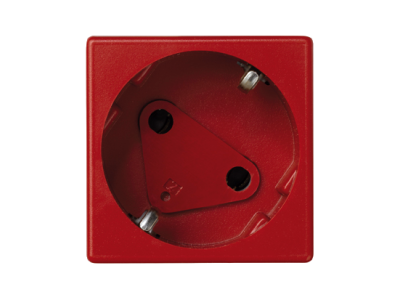

Gniazdo K45 DATA z kluczem, Schuko 16A/230V, szybkozłączki, czerwony KS11/6 Simon Connect | KS11/6 Kontakt Simon

Alternatywny kod produktu: TSC-KS11-6

Opis i Kluczowe Cechy

Gniazdo Schuko KS11/6 z serii Simon Connect to modułowe gniazdo wtykowe przeznaczone do montażu w rozdzielnicach natynkowych i podtynkowych. Dzięki prądowi znamionowemu 16 A przy napięciu 230 V zapewnia bezpieczne zasilanie odbiorników domowych i biurowych o łącznej mocy do 3680 W. Wyposażone w szybkozłączki ułatwia i przyspiesza podłączenie przewodów, a czerwony kolor obudowy ułatwia identyfikację w instalacji. System klucza (keyed) gwarantuje właściwą orientację przyłącza i uniemożliwia przypadkowe podłączenie niekompatybilnych wtyczek.

• Prąd znamionowy 16 A / napięcie 230 V (Schuko): Umożliwia podłączenie urządzeń o znacznym poborze mocy bez ryzyka przeciążenia gniazda.
• Szybkozłączki (zaciski bezśrubowe): Skracają czas instalacji i eliminują konieczność stosowania narzędzi do dokręcania.
• System klucza (K45 DATA): Zapobiega błędnemu włożeniu wtyczki i zapewnia powtarzalną polaryzację, co zwiększa niezawodność połączenia.
• Kolor czerwony: Ułatwia szybką identyfikację gniazda w rozdzielnicy (np. dedykowanego dla określonego obwodu).
• Szerokość modułu (standardowa dla serii Simon Connect): Pozwala na łatwe wkomponowanie w istniejący układ aparatury modułowej na szynie DIN.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Gwarantuje bezpieczną pracę w instalacjach elektrycznych wykonanych zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Gniazdo KS11/6 przeznaczone jest do zasilania odbiorników za pomocą wtyczki Schuko w obrębie rozdzielnic elektrycznych. Sprawdza się w następujących scenariuszach:

• Zasilanie narzędzi i urządzeń przenośnych bezpośrednio z rozdzielnicy.
• Podłączenie modułów sterujących, zasilaczy awaryjnych lub układów automatyki budynkowej.
• Tworzenie dedykowanych obwodów gniazd (np. dla serwerów, oświetlenia awaryjnego) z łatwą identyfikacją kolorystyczną.
• Zastosowanie w instalacjach przemysłowych i domowych, gdzie wymagane jest szybkie i bezpieczne przyłącze wtykowe.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Gniazdo przeznaczone jest do mocowania na szynie TH35 (DIN). Sprawdź moment dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu 16 A oraz warunków instalacji. Upewnij się, że wtyczka urządzenia jest kompatybilna z systemem klucza.

FAQ

• Czy gniazdo jest podświetlane? Nie, gniazdo KS11/6 nie posiada wbudowanego podświetlenia – sygnalizacja obecności napięcia musi być zapewniona na innym elemencie obwodu.
• Jaki stopień ochrony ma to gniazdo? Producent nie podaje konkretnego stopnia IP dla tego modelu. W typowych warunkach pracy w rozdzielnicy wewnątrz budynku należy stosować standardową ochronę przed dotykiem (IP20 dla samej obudowy).
• Czy mogę podłączyć urządzenie z wtyczką bez klucza? Tak, standardowa wtyczka Schuko pasuje mechanicznie, jednak system klucza został zaprojektowany, aby zapewnić właściwą orientację – w przypadku zwykłej wtyczki zalecamy sprawdzenie poprawności polaryzacji.
