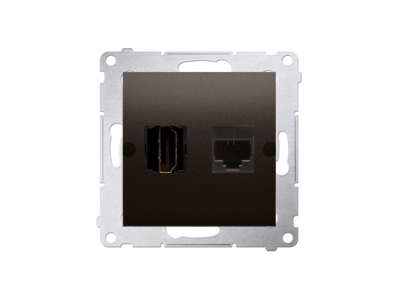

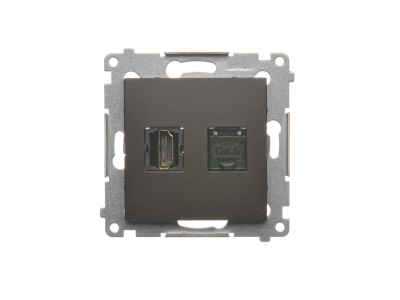

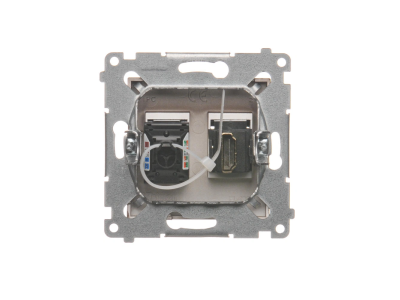

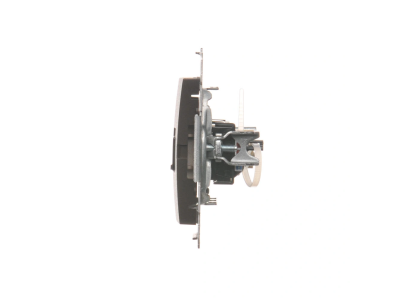

Gniazdo HDMI + RJ45 kat.6. (moduł), brąz mat DGHRJ45.01/46 Simon 54 | DGHRJ45.01/46 Kontakt Simon

Alternatywny kod produktu: WMDH-01xxx1-046

Opis i Kluczowe Cechy

Gniazdo multimedialne HDMI + RJ45 kat.6 w kolorze brąz mat (symbol DGHRJ45.01/46) marki Simon, seria 54, to kompaktowy moduł umożliwiający podłączenie zarówno sygnału wideo (HDMI), jak i sieci komputerowej (RJ45) w jednym punkcie instalacyjnym. Dzięki zintegrowaniu dwóch interfejsów w jednym module oszczędzasz miejsce w puszce i zachowujesz estetyczny wygląd wnętrza. Produkt przeznaczony do montażu w ramkach serii Simon 54.

• Zintegrowane gniazdo HDMI i RJ45 kat.6: jedno urządzenie zastępuje dwa osobne gniazda – redukuje liczbę punktów abonenckich i upraszcza okablowanie w domowym biurze, salonie czy sali konferencyjnej.
• Kategoria 6 (kat.6) dla RJ45: gwarantuje transmisję danych z częstotliwością do 250 MHz, obsługując standardy Gigabit Ethernet i aplikacje wymagające wysokiej przepustowości.
• Kolor brąz mat: neutralne, eleganckie wykończenie dopasowuje się do różnorodnych aranżacji wnętrz, maskuje zabrudzenia i odciski palców.
• Moduł do serii Simon 54: kompatybilność z systemem ramek i klawiszy Simon 54 pozwala na łatwą rozbudowę instalacji oraz zachowanie spójnego wyglądu całej sieci gniazd.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskoprądowych o napięciu roboczym SELV. W przypadku kabla RJ45 zapewnia zgodność z wymaganiami kategorii 6 (ISO/IEC 11801, ANSI/TIA-568-C.2) – dane te zostały zadeklarowane przez producenta.

Zastosowanie

Moduł gniazda HDMI + RJ45 kat.6 znajduje zastosowanie wszędzie tam, gdzie konieczne jest doprowadzenie sygnału wideo i sieci Ethernet do jednego punktu odbiorczego. Idealnie sprawdza się w nowoczesnych instalacjach domowych i biurowych.

• Montaż w domowym biurze – podłączenie komputera, monitora i sieci LAN w jednym miejscu.
• Systemy multimedialne w salonie – telewizor, konsola do gier, streamer i router – wszystkie kable schowane w jednym gnieździe.
• Sale konferencyjne i szkoleniowe – szybkie podłączanie laptopa do projektora i sieci lokalnej bez szukania osobnych paneli.
• Instalacje w hotelach lub apartamentach – uniwersalny punkt dostępny dla gości, łączący TV i internet.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Moduł przeznaczony jest do zatrzaśnięcia w ramce serii Simon 54 oraz puszkach instalacyjnych o standardowej głębokości. Przekroje żył przewodów HDMI i skrętki dobierz zgodnie z zaleceniami producenta kabli (dla RJ45 kat.6 zalecane jest stosowanie przewodów o impedancji 100 Ω). Połączenia należy wykonać starannie, unikając nadmiernego zagięcia kabli (promień gięcia nie mniejszy niż 4-krotna średnica przewodu). Dokręcaj śruby mocujące ramkę z momentem nieprzekraczającym wartości podanej w dokumentacji ramki.

FAQ

• Czy moduł jest podświetlany? Producent nie przewidział podświetlenia w tym modelu. Gniazdo działa wyłącznie pasywnie, bez elementów LED.
• Jaką wersję HDMI obsługuje gniazdo? W dostępnych danych producenta nie określono konkretnej wersji HDMI. Zalecamy sprawdzenie szczegółowych parametrów technicznych u dystrybutora lub w kartach katalogowych linii Simon 54.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podał stopnia ochrony – typowo dla gniazd montowanych wewnątrz budynków (w puszkach) przyjmuje się IP20. Moduł nie jest przystosowany do pracy w warunkach wilgoci ani pyłu.
