Gniazdo GSR-04 | 2617106 Relpol

Alternatywny kod produktu: GSR-04

Opis i Kluczowe Cechy

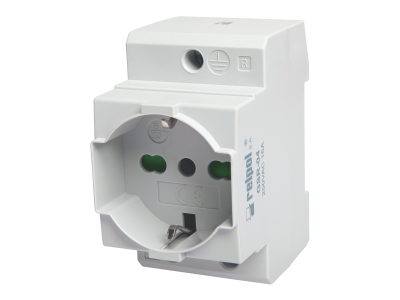

Gniazdo włoskie GSR-04 typu 2P+T+Schuko zaprojektowane do montażu na szynie TH-35 w rozdzielnicach elektrycznych. Obsługuje maksymalny prąd 16A, co umożliwia podłączenie standardowych odbiorników jednofazowych o średnim poborze mocy. Uniwersalny design pozwala na zastosowanie w nowoczesnych i tradycyjnych instalacjach elektrycznych.

• Typ 2P+T+Schuko: Standardowe gniazdo włoskie z uziemieniem, kompatybilne z wtyczkami europejskimi i włoskimi.
• Montaż na szynie TH-35: Szybki i pewny montaż w rozdzielnicach modułowych, bez konieczności stosowania dodatkowych uchwytów.
• Prąd znamionowy 16A: Odpowiednie dla zasilania sprzętu biurowego, narzędzi warsztatowych oraz urządzeń gospodarstwa domowego.
• Uniwersalny design: Pasuje do większości obudów rozdzielnicowych i szaf sterowniczych.
• Wytrzymała konstrukcja: Odporne na działanie wysokich temperatur i mechaniczne uszkodzenia w trakcie eksploatacji.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących aparatury modułowej oraz dyrektyw UE w zakresie bezpieczeństwa elektrycznego. Posiada oznaczenie CE oraz jest zgodne z normami VDE i IEC.

Zastosowanie

Gniazdo GSR-04 przeznaczone jest do montażu w rozdzielnicach elektrycznych, szafach sterowniczych oraz tablicach rozdzielczych. Stanowi niezbędny element w instalacjach, gdzie wymagane jest bezpieczne i niezawodne zasilanie urządzeń jednofazowych.

• Instalacje mieszkaniowe i biurowe – zasilanie sprzętu AGD, biurowego oraz oświetlenia.
• Małe zakłady przemysłowe – zasilanie elektronarzędzi, maszyn oraz urządzeń biurowych.
• Systemy automatyki i sterowania – integracja z innymi elementami rozdzielnic.
• Projekty remontowe i modernizacyjne – szybka wymiana starych gniazd na nowoczesne modele modułowe.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w odłączonym układzie zasilania. Gniazdo mocować bezpośrednio do szyny TH-35, upewniając się, że jest ono stabilnie osadzone. Przewody podłączyć zgodnie z oznaczeniami L (faza), N (neutralny) i PE (uziemienie). Dokręcić śruby mocujące z odpowiednim momentem obrotowym, aby zapewnić niezawodny kontakt elektryczny. Po zakończeniu montażu sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy gniazdo GSR-04 jest kompatybilne z innymi standardami wtyczek? Tak, gniazdo obsługuje standardowe wtyczki typu Schuko oraz włoskie 2P+T, co czyni je uniwersalnym rozwiązaniem w instalacjach europejskich.
• Jaki jest maksymalny prąd znamionowy gniazda? Maksymalny prąd znamionowy wynosi 16A, co jest standardem dla większości zastosowań w instalacjach mieszkaniowych i biurowych.
• Czy gniazdo wymaga dodatkowego zabezpieczenia? Gniazdo powinno być zabezpieczone odpowiednim wyłącznikiem różnicowoprądowym (RCD) i nadprądowym (np. wyłącznikiem instalacyjnym) w rozdzielnicy, zgodnie z projektem instalacji.
