Gniazdo głośnikowe pojedyncze, złącza 4mm2 białe, 1 moduł, Mosaic | 078750 Legrand

Opis i Kluczowe Cechy

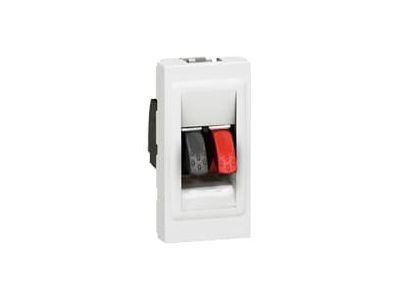

Gniazdo głośnikowe pojedyncze z serii Mosaic (numer katalogowy 078750) to mechanizm przeznaczony do montażu z uchwytem uniwersalnym oraz ramką Mosaic. Wyposażone w złącza o przekroju 4 mm², umożliwia pewne i niskooporowe połączenie przewodów głośnikowych. Modułowa konstrukcja o szerokości 1 modułu (17,5 mm) ułatwia instalację w rozdzielnicach i puszkach na szynie TH35.

• Złącza 4 mm²: Zapewniają niską rezystancję styku i stabilną transmisję sygnału audio nawet przy dłuższych przewodach – odpowiednie do instalacji nagłośnieniowych.
• Szerokość 1 modułu: Kompaktowa budowa oszczędza miejsce w rozdzielnicy i pozwala na łatwe rozszerzanie systemu.
• Białe wykończenie: Estetyczny, neutralny kolor pasujący do większości ramek i osprzętu Mosaic.
• Mechanizm do ramek Mosaic: Gwarantuje spójny wygląd z pozostałymi elementami serii – gniazdami 230V, łącznikami itp.
• Uniwersalny montaż: Możliwość instalacji w uchwycie uniwersalnym i na szynie DIN TH35 – elastyczność zastosowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznakowany znakiem CE. Zastosowane materiały i rozwiązania konstrukcyjne odpowiadają standardom branży elektrycznej i niskoprądowej.

Zastosowanie

Gniazdo głośnikowe Mosaic dedykowane jest do instalacji audio w budynkach mieszkalnych, biurowych oraz użyteczności publicznej. Stanowi element pośredniczący między okablowaniem a głośnikami, zapewniając łatwe podłączanie i odłączanie.

• Podłączenie przewodów głośnikowych w systemach nagłośnienia – odbiór sygnału ze wzmacniacza.
• Mocowanie w rozdzielnicach i puszkach instalacyjnych jako jeden z modułów 17,5 mm.
• Współpraca z ramkami Mosaic – tworzenie estetycznych zestawów gniazd i łączników w jednym kolorze.
• Instalacje DIY oraz profesjonalne – łatwa wymiana lub rozbudowa bez naruszania reszty okablowania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że jest ono wyłączone. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) lub w uchwycie uniwersalnym Mosaic. Przewody o przekroju maksymalnie 4 mm² należy podłączyć do zacisków zgodnie z oznaczeniami – dokręcić śruby z momentem podanym w dokumentacji producenta. Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy gniazdo nadaje się do bezpośredniego podłączenia głośników? Tak. Gniazdo służy jako stałe zakończenie instalacji audio – do niego podłączane są przewody z głośników za pomocą zacisków 4 mm².
• Jaki stopień ochrony (IP) ma to gniazdo? W danych produktu nie podano stopnia IP. Standardowo moduły przeznaczone do rozdzielnic mają IP20 – chronią przed dotykiem palcem i stałymi ciałami obcymi. W przypadku montażu w suchych pomieszczeniach wewnętrznych IP20 jest wystarczające.
• Czy potrzebuję oddzielnej ramki do montażu? Tak. Mechanizm gniazda (078750) wymaga użycia uchwytu uniwersalnego oraz ramki z serii Mosaic – umożliwia to estetyczne wkomponowanie w instalację.
