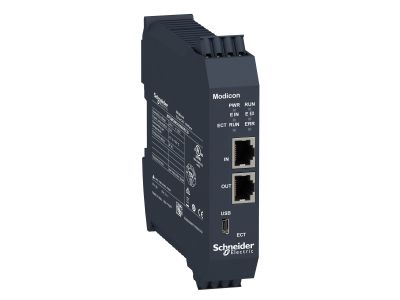

Gniazdo EtherCAT diagn. rozsz. zaciski sprężynowe | XPSMCMCO0000ECG Schneider Electric

Opis i Kluczowe Cechy

Moduł oznaczony symbolem XPSMCMCO0000ECG to gniazdo rozszerzające przeznaczone do sieci EtherCAT, wyposażone w zintegrowaną funkcję diagnostyczną. Dzięki zastosowaniu zacisków sprężynowych umożliwia szybkie, beznarzędziowe podłączanie przewodów, co skraca czas montażu i eliminuje ryzyko poluzowania połączeń w warunkach wibracji. Moduł stanowi element rozszerzający dla systemów sterowania opartych na protokole EtherCAT, przeznaczony do zabudowy w szafie sterowniczej na szynie DIN.

• Zaciski sprężynowe: zapewniają pewny i szybki montaż przewodów bez użycia narzędzi – idealne przy częstych zmianach okablowania oraz w aplikacjach narażonych na drgania.
• Funkcja diagnostyczna: umożliwia monitorowanie stanu podłączonych urządzeń i samej magistrali, co przyspiesza lokalizację usterek w sieci EtherCAT.
• Przeznaczenie do rozszerzeń: pozwala na dodanie dodatkowych punktów komunikacyjnych lub wejść/wyjść w istniejącej instalacji EtherCAT bez konieczności wymiany centralnego sterownika.
• Zgodność z protokołem EtherCAT: gwarantuje niskie opóźnienia i deterministyczną transmisję danych, kluczową w szybkich aplikacjach automatyki przemysłowej.
• Kompaktowa konstrukcja modułowa: ułatwia zabudowę w rozdzielnicy i optymalizuje wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami branży automatyki przemysłowej. Ze względu na specyfikę techniczną szczegółowe informacje dotyczące zastosowanych norm (np. dotyczących odporności zakłóceniowej, bezpieczeństwa elektrycznego) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Moduł XPSMCMCO0000ECG znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozszerzenie sieci EtherCAT o dodatkowe węzły diagnostyczne oraz szybkie okablowanie. Rekomendowany do:

• Rozbudowy istniejących systemów sterowania maszyn i linii produkcyjnych o dodatkowe stanowiska diagnostyczne.
• Tworzenia rozproszonych punktów pomiarowych i sygnalizacyjnych w przemyśle, gdzie priorytetem jest szybka wymiana danych i łatwa diagnostyka magistrali.
• Integracji z centralnymi jednostkami sterującymi (PLC) oraz zdalnymi modułami I/O w architekturze EtherCAT.
• Zastosowań w automatyce budynkowej i systemach sterowania infrastrukturą wymagających niezawodnej komunikacji w czasie rzeczywistym.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami do prac elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całej szafy sterowniczej. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) zgodnie z standardowym profilem. Do podłączenia przewodów stosować zaciski sprężynowe – przewód należy wsunąć do oporu, a zwolnienie blokady następuje przez naciśnięcie dźwigienki. Przekrój przewodów oraz długość odizolowanej żyły dostosować do zaleceń producenta podanych w karcie katalogowej. Nie przekraczać maksymalnego prądu obciążenia styków (jeśli dotyczy). Po zamontowaniu sprawdzić poprawność okablowania oraz stan połączenia magistrali EtherCAT.

FAQ

• Czy moduł wymaga dodatkowego zasilania? Moduł pobiera zasilanie z magistrali EtherCAT zgodnie ze specyfikacją protokołu. W niektórych konfiguracjach może być konieczne dostarczenie napięcia pomocniczego – szczegóły znajdują się w dokumentacji technicznej producenta.
• Jaki stopień ochrony posiada gniazdo? W nazwie produktu nie podano konkretnego stopnia IP. Dla modułów montowanych wewnątrz szaf sterowniczych przyjmuje się zazwyczaj IP20 – ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, bez ochrony przed wilgocią. Ostateczne dane należy sprawdzić w karcie katalogowej.
• Czy mogę podłączyć dowolny czujnik bezpośrednio do gniazda? Moduł jest przystosowany do komunikacji EtherCAT. Aby podłączyć czujnik, potrzebny jest odpowiedni moduł wejściowy lub przetwornik. Samo gniazdo służy do diagnostyki rozszerzeń i nie stanowi bezpośredniego interfejsu czujników.
