Gniazdo do serii 60.13 10A/250VAC, PIN 11, do szyny DIN | 90.03 SMA Finder

Opis i Kluczowe Cechy

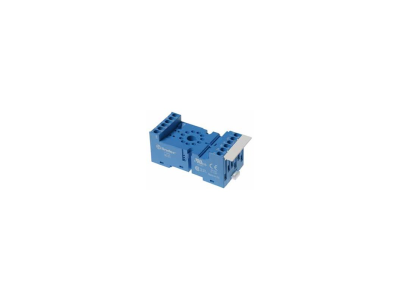

Gniazdo przekaźnikowe FINDER Typ 90.03 z serii SMA to profesjonalne rozwiązanie dedykowane do współpracy z przekaźnikami przemysłowymi Typu 60.13. Urządzenie charakteryzuje się 11-pinowym układem styków, co pozwala na pełne wykorzystanie możliwości trójpolowych przekaźników. Wyposażone w solidne zaciski śrubowe, gniazdo gwarantuje trwałe i pewne połączenie elektryczne, minimalizując ryzyko wystąpienia rezystancji przejścia. Wartości znamionowe na poziomie 10 A przy napięciu 250 V AC sprawiają, że jest to komponent idealny do wymagających aplikacji sterowniczych i wykonawczych.

• Metalowa obejma: W zestawie znajduje się wytrzymała metalowa obejma wyrzutowa, która zabezpiecza przekaźnik przed przypadkowym wysunięciem się z gniazda, nawet w warunkach występowania drgań i wibracji.
• Wytrzymałość dielektryczna: Izolacja na poziomie 2 kV AC zapewnia wysoki standard bezpieczeństwa i ochrony przed przebiciami między obwodami.
• Stopień ochrony IP 20: Konstrukcja chroni przed dostępem do części niebezpiecznych palcem, co jest standardem wewnątrz rozdzielnic elektrycznych.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od –40°C do +70°C pozwala na montaż w szafach sterowniczych narażonych na zmienne czynniki termiczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Gniazdo jest w pełni kompatybilne z normą PN-EN 60715, która określa standardy montażu na szynach nośnych typu DIN 35 mm. Dzięki zachowaniu odpowiednich parametrów wytrzymałości dielektrycznej oraz odstępów izolacyjnych, komponent ten spełnia wymogi bezpieczeństwa stawiane nowoczesnej aparaturze modułowej.

Zastosowanie

Gniazdo FINDER 90.03 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest kluczowym elementem przy budowie układów sterowania silnikami, systemów oświetleniowych oraz w szafach rozdzielczych, gdzie wymagana jest szybka wymiana elementów wykonawczych bez konieczności ingerencji w okablowanie stałe. Dzięki 11-pinowej konfiguracji, idealnie współpracuje z przekaźnikami serii 60.13, umożliwiając realizację złożonych algorytmów przełączania w obwodach prądu przemiennego.

Wskazówki Montażowe

Montaż gniazda jest intuicyjny i może być realizowany na dwa sposoby: bezpośrednio na panelu montażowym za pomocą wkrętów lub na standardowej szynie DIN 35 mm (TS35). Podczas instalacji przewodów w zaciskach śrubowych zaleca się stosowanie odpowiednich tulejek zaciskowych, co zapobiega rozwarstwianiu się żył i zapewnia optymalny styk. Należy zwrócić uwagę na moment dokręcania śrub, aby nie uszkodzić gwintów, jednocześnie gwarantując stabilność połączenia. Po osadzeniu przekaźnika 60.13 w gnieździe, należy bezwzględnie zapiąć metalową obejmę zabezpieczającą.

FAQ

• Czy gniazdo zawiera w zestawie obejmę? Tak, gniazdo Typ 90.03 dostarczane jest z metalową obejmą, która stabilizuje przekaźnik w gnieździe.
• Jaki jest maksymalny prąd obciążenia? Gniazdo jest przystosowane do pracy z prądem znamionowym wynoszącym 10 A przy napięciu 250 V AC.
• Czy gniazdo pasuje do innych przekaźników niż seria 60.13? Gniazdo jest dedykowane do 11-pinowych przekaźników serii 60.13. Przed montażem innych modeli należy sprawdzić zgodność układu pinów i parametrów elektrycznych.
