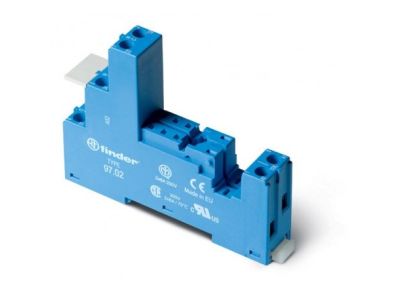

Gniazdo do przekaźników serii 46.52, modułów 99.02 i 86.30 | 97.02 SPA Finder

Opis i Kluczowe Cechy

Gniazdo przekaźnikowe FINDER o numerze katalogowym 97.02 SPA to profesjonalne rozwiązanie dedykowane do współpracy z miniaturowymi przekaźnikami przemysłowymi serii 46.52 oraz modułami sygnalizacyjnymi i przeciwprzepięciowymi typu 99.02 i modułami czasowymi 86.30. Produkt charakteryzuje się solidną konstrukcją z zaciskami śrubowymi, które gwarantują trwałe i pewne połączenie elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań. Wartości znamionowe prądu na poziomie 8 A przy napięciu 250 V AC pozwalają na bezpieczne stosowanie gniazda w szerokim spektrum układów sterowania i automatyki.

Kluczowym atutem gniazda jest jego wysoka wytrzymałość dielektryczna pomiędzy cewką a zestykami, wynosząca aż 6 kV (przy impulsie 1.2/50 μs), co stanowi istotną barierę ochronną dla czułych układów elektronicznych. W zestawie znajduje się obejma wyrzutnikowa wykonana z wysokiej jakości tworzywa sztucznego, która nie tylko stabilizuje przekaźnik w gnieździe, ale również umożliwia jego błyskawiczną wymianę bez konieczności użycia specjalistycznych narzędzi.

Zgodność z Normami

Gniazdo 97.02 SPA zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa. Jest w pełni przystosowane do montażu na standardowej szynie montażowej DIN 35 mm, zgodnie z wytycznymi normy PN-EN 60715, co zapewnia pełną kompatybilność z większością szaf sterowniczych i rozdzielnic dostępnych na rynku. Stopień ochrony IP 20 definiuje odporność obudowy na dostęp do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm, co jest standardem w aplikacjach wewnątrzbudynkowych.

Zastosowanie

Dzięki szerokiemu zakresowi temperatury pracy, wynoszącemu od –40°C do +70°C, gniazdo znajduje zastosowanie w wymagających środowiskach przemysłowych, od chłodni po intensywnie nagrzewające się szafy sterownicze. Jest idealnym wyborem dla:

• Systemów automatyki budynkowej i przemysłowej,
• Układów sterowania oświetleniem i napędami,
• Szaf rozdzielczych wymagających modułowej budowy i łatwej diagnostyki,
• Integratorów systemów wykorzystujących moduły czasowe serii 86.30.

Wskazówki Montażowe

Montaż gniazda 97.02 SPA jest intuicyjny i może być realizowany na dwa sposoby: bezpośrednio na panelu montażowym lub na szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny bez uszkodzenia gwintu. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zwiększa trwałość połączenia. Obejma wyrzutnikowa powinna być zawsze zatrzaśnięta po zamontowaniu przekaźnika, aby zapobiec jego przypadkowemu wysunięciu podczas transportu gotowej szafy lub w wyniku wibracji maszyn.

FAQ

• Czy gniazdo współpracuje z modułami przeciwprzepięciowymi? Tak, gniazdo jest w pełni kompatybilne z modułami serii 99.02, które chronią cewkę przekaźnika i sygnalizują stan pracy diodą LED.
• Jaki jest stopień ochrony tego gniazda? Produkt posiada stopień ochrony IP 20, co oznacza, że jest przeznaczony do montażu w obudowach lub szafach sterowniczych chroniących przed bezpośrednim działaniem warunków atmosferycznych.
• Czy obejma wyrzutnikowa jest częścią zestawu? Tak, gniazdo 97.02 SPA dostarczane jest wraz z plastikową obejmą wyrzutnikową, która ułatwia serwisowanie urządzenia.
