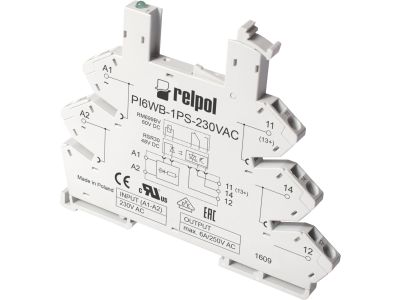

Gniazdo do przekaźnika PI6WB-1PS-12/24VDC IP20 | 857344 Relpol

Alternatywny kod produktu: PI6WB-1PS-12/24VDC

Opis i Kluczowe Cechy

Gniazdo do przekaźnika PI6WB-1PS-12/24VDC IP20 to kompaktowe rozwiązanie przeznaczone do montażu na szynie DIN TH-35 mm. Zaprojektowane z myślą o współpracy z przekaźnikami RM699BV i RSR30, obsługuje napięcie zasilania 12/24VDC. Stopień ochrony IP20 zapewnia odpowiednią ochronę przed ciałami stałymi w suchych pomieszczeniach.

• Napięcie zasilania 12/24VDC: Szeroki zakres napięć zasilających – elastyczność w doborze sterowanych układów.
• Szerokość 6,2 mm: Kompaktowa konstrukcja idealna do gęstych układów automatyki.
• Bezśrubowy system mocowania: Szybki i pewny montaż bez konieczności użycia narzędzi – oszczędność czasu podczas prac instalacyjnych.
• Montaż na szynie DIN TH-35 mm: Uniwersalna kompatybilność z większością szaf sterowniczych i rozdzielnic.
• Stopień ochrony IP20: Odpowiednie zabezpieczenie przed ciałami stałymi w suchych środowiskach wewnętrznych.

Zgodność z Normami

Gniazdo spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Gniazdo do przekaźnika PI6WB-1PS-12/24VDC IP20 znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania i rozdzielnicach elektrycznych.

• Sterowanie elementami wykonawczymi w maszynach przemysłowych (np. styczniki, elektrozawory).
• Realizacja obwodów sygnalizacyjnych w szafach sterowniczych.
• Budowa kompaktowych układów sterowania o małym zapotrzebowaniu na przestrzeń.
• Wymiana przekaźników w istniejących instalacjach – szybki montaż i demontaż.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Gniazdo mocować na szynie DIN TH-35 mm poprzez zablokowanie zatrzasku – nie wymaga dodatkowego mocowania. Po zamontowaniu podłączyć przewody zasilające 12/24VDC do odpowiednich zacisków. Upewnić się, że przekaźnik jest kompatybilny z gniazdem (RM699BV, RSR30).

FAQ

• Jakie typy przekaźników są kompatybilne z tym gniazdem? Gniazdo współpracuje z przekaźnikami RM699BV i RSR30.
• Czy gniazdo wymaga dodatkowego mocowania? Nie – mocowanie odbywa się poprzez zatrzask na szynie DIN TH-35 mm, bez konieczności użycia wkrętów.
• Jakie jest maksymalne napięcie robocze gniazda? Gniazdo obsługuje napięcie zasilania w zakresie 12/24VDC.
